用物理光學建模演示點陣投影儀的工作原理

摘要



點陣投影儀是啟用Apple Face ID的關鍵組件。 該系統通常由發光單元陣列，透鏡和分束光柵組成。 透鏡系統與光柵一起投射，并復制陣列光源圖案。 在此示例中，我們構建了這種點陣投影儀系統并演示了其工作原理。為進行系統分析，我們使用VirtualLab Fusion進行光線追跡和場追跡。



建模任務





*文檔中的非球面鏡片是使用ZemaxOpticStudio®設計的

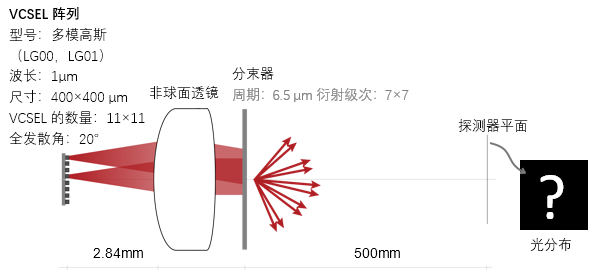

光源建模





軸上VCSEL單元的仿真

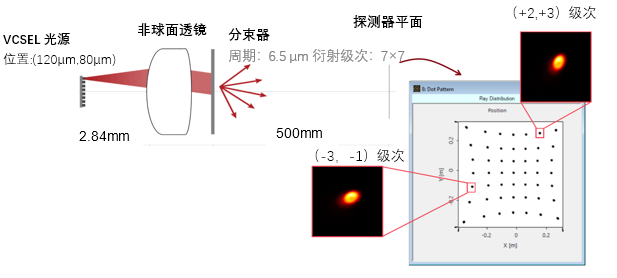

離軸VCSEL單元的仿真

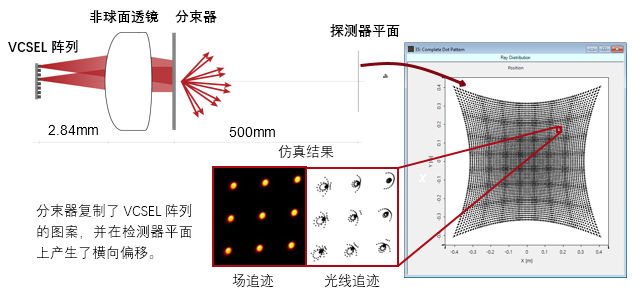

完整VCSEL陣列的仿真





VirtualLab Fusion一瞥

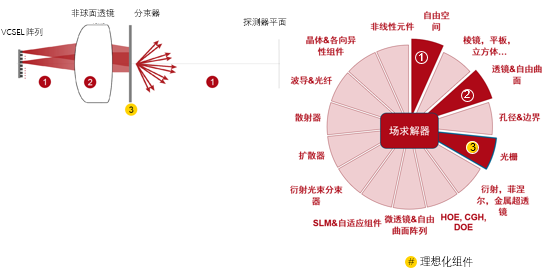

VirtualLab Fusion中的工作流程

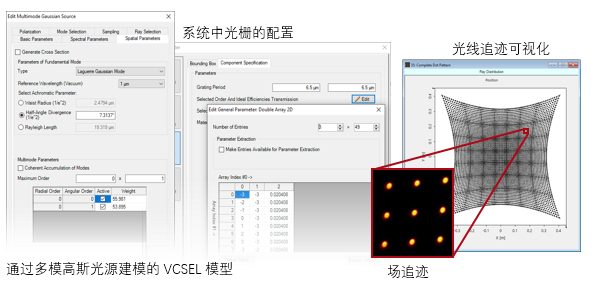

•設置多模信號源
−基本光源模型[教程視頻]
•設置組件的位置和方向
− LPD II：位置和方向[教程視頻]
•在光學系統內配置光柵組件

•參數運行的配置
−參數運行文檔的使用[使用案例]



VirtualLab Fusion技術

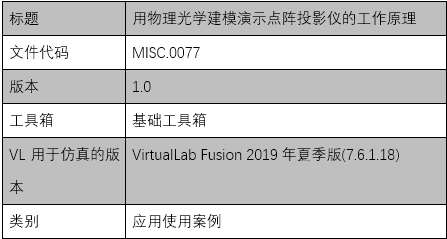

文件信息



更多閱覽
