光纖耦合裝置的公差分析

摘要



在現代光學中，光纖存在于各種光學系統中，能夠?qū)⒍嗌俟怦詈系焦饫w中一直是人們關注的問題。耦合效率對系統的對準十分敏感，特別是對于芯徑相對較小的單模光纖。在本例中，我們選擇了一個設計良好的光纖耦合透鏡，并根據光纖末端位置的偏移和耦合透鏡的傾斜等不同的容差因素來評估耦合效率。

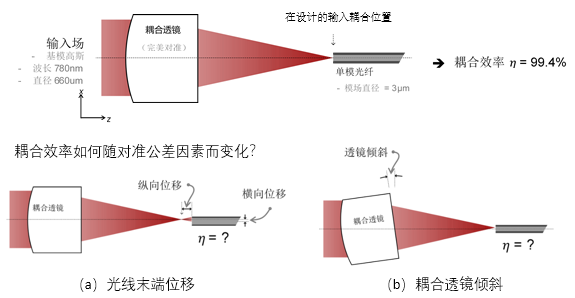

建模任務

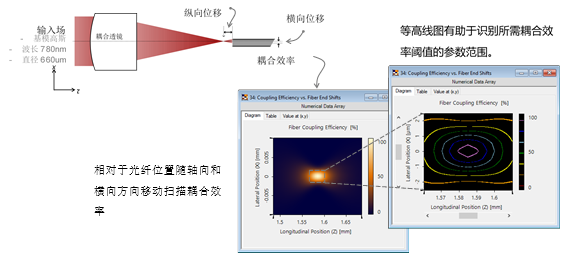

耦合效率與光纖末端位置偏移

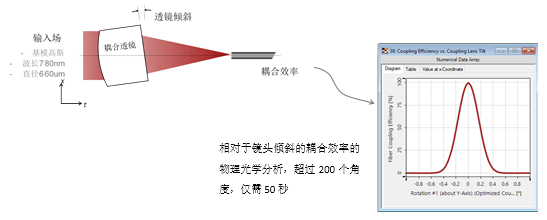

耦合效率與耦合透鏡傾斜


走進VirtualLab Fusion



VirtualLab Fusion的工作流程

 設置輸入高斯場

- 基本光源建模 [教學視頻]

 從Zemax文件加載光纖耦合透鏡

- 從Zemax導入光學系統 [用例]

找出最佳工作距離

- 將光耦合成單模光纖的最佳工作距離 [用例]

或者在VirtualLab中優化您自己的透鏡

- 光線耦合透鏡的參數優化 [用例]

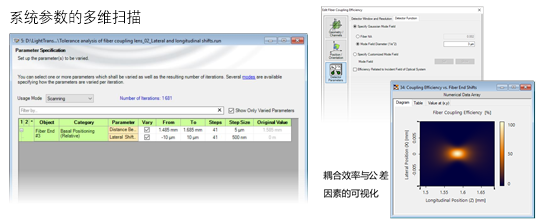

 使用Parameter Run掃描所關注的公差因素

- Parameter Run的使用文件 [用例]



VirtualLab Fusion技術

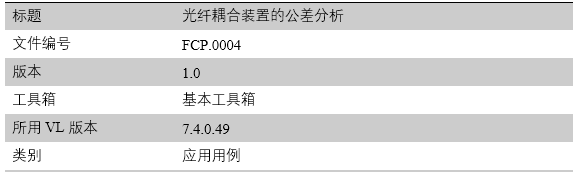

文件信息



延伸閱讀

不同光纖耦合透鏡的對比
光纖耦合透鏡的參數優化
