基于激光的邁克爾遜干涉儀和干涉條紋探測

摘要


邁克爾遜干涉儀是光學干涉測量的典型裝置。 裝置中的不同配置可能導致不同的干涉條紋，因此，它們之間的關系非常值得去深入研究。借助VirtualLab Fusion中的非序列追跡技術，可以輕松設置和配置邁克爾遜干涉儀，并在不同情況下顯示干涉條紋。在該示例中，展示了幾種典型情況下相應的干涉條紋。

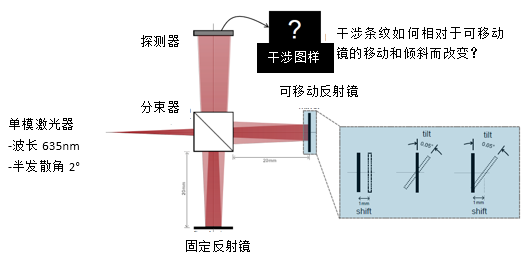

建模任務



等效光程的計算結果

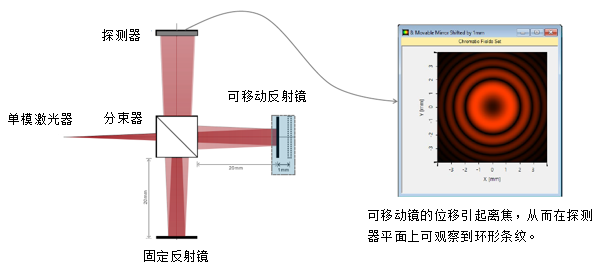

平移可移動反射鏡的計算結果

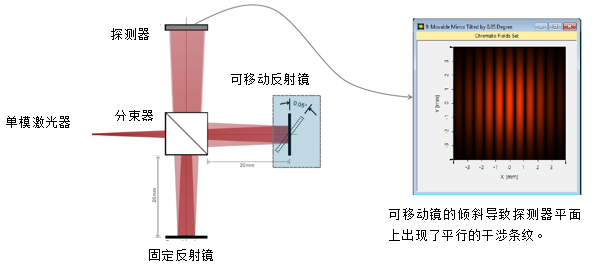

傾斜可移動反射鏡的計算結果

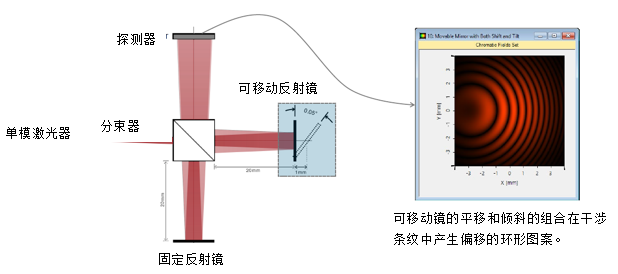

平移和傾斜可移動反射鏡的計算結果



VirtualLab 視圖



VirtualLab 流程



•設置入射高斯場

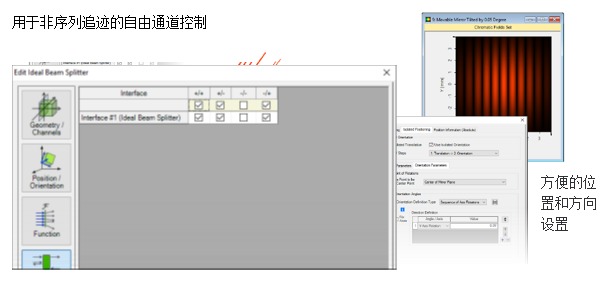

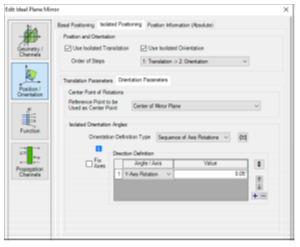

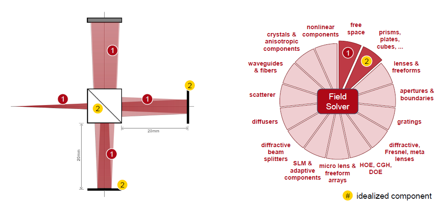

VirtualLab 技術

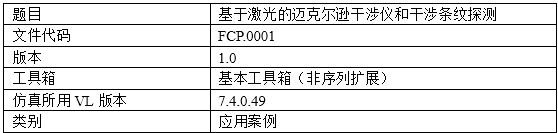

文件信息



進一步閱讀



-馬赫澤德干涉儀
-全視場光學相干掃描干涉儀
-用于光學測試的飛索干涉儀
