使用界面配置光柵結構

摘要



光柵結構廣泛用于光譜儀、近眼顯示系統等多種應用。VirtualLab Fusion通過應用傅立葉模態方法（FMM）以簡易的方式提供對任意光柵結構的嚴格分析。在光柵工具箱中，可以通過使用堆棧內的各種接口或/和介質來配置光柵結構。 用于設置堆棧幾何形狀的用戶界面是人性化的，并且可用于生成更復雜的光柵結構。 本用例中，介紹了基于界面的光柵結構的配置具體操作流程。



本用例展示了......

•如何使用界面配置光柵工具箱中的光柵結構，例如：

 - 矩形光柵界面

 - 過渡點列表界面

 - 鋸齒光柵界面

 - 正弦光柵界面

•如何在計算之前更改高級選項并檢查定義的結構。



光柵工具箱初始化

•初始化

 -  開始

光柵

通用光柵光路圖

•注意：使用特殊類型的光柵，例如： 矩形形狀，

可直接選擇特定的光路圖。



光柵結構設置

•首先，必須定義基板（基塊“Base Block”）的厚度和材料。

•在VirtualLab中，光柵結構在所謂的堆棧中定義。

•堆�？梢愿降交�板的一側或兩側。




•例如，選擇第一個界面上的堆棧。



堆棧編輯器

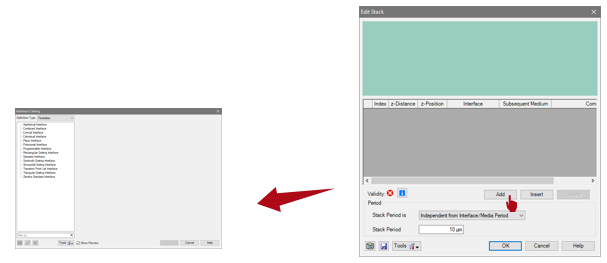

•在堆棧編輯器(Stack Editor)中，可以從目錄中添加或插入界面。

•VirtualLab的目錄提供了幾種類型的界面。 所有界面都可以用來定義光柵。



矩形光柵界面



•一種可能的界面是矩形光柵界面。

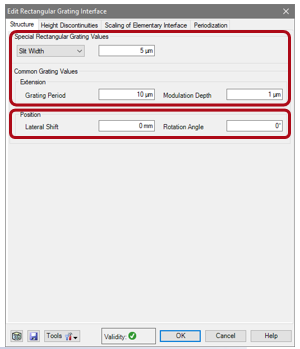

•此類界面適用于簡單二元結構的配置。

•在此示例中，由銀制成的光柵位于玻璃基板上。

•為此，增加了一個平面界面，以便將光柵結構與基塊分開。

•在堆棧編輯器的視圖中，根據折射率（黑暗表示更高），其他顏色表示不同的材料。



矩形光柵界面

•請注意：界面的順序始終從基板表面開始計算。

•所選界面在視圖中以紅色突出顯示。

•此外，此處無法定義光柵前方的介質（指最后一個接界面后面的介質）。 它自動取自光柵元件前面的材料。

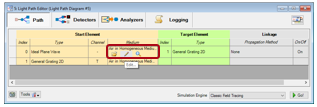

•可以在光路編輯器（Light Path Editor）中更改此材質。

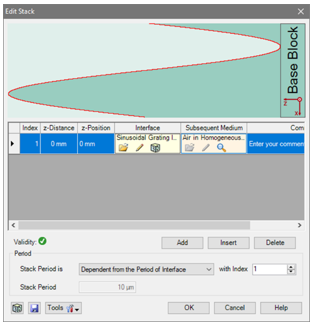

•堆棧周期（Stack Period）允許控制整個配置的周期。

•此周期也適用于FMM算法的周期性邊界條件。

•如果是簡單的光柵結構，建議選擇“取決于界面周期”（Dependent from Period of Interface）選項，并選擇適當?shù)闹芷谛越缑嫠饕��?/div>
