單入射方向光導耦合光柵的優化

摘要

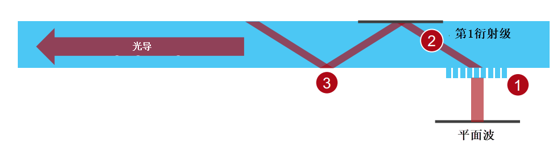

將光耦合到光導中在現代光學的各種應用中具有重要意義。在VirtualLab Fusion中，使用傅立葉模態方法和參數優化工具，可以優化實際光柵幾何形狀，從而實現特定衍射級的最佳耦合效率。 該示例示出了針對一個特定入射方向優化矩形光柵以獲得最佳光導耦合效率的設計策略。

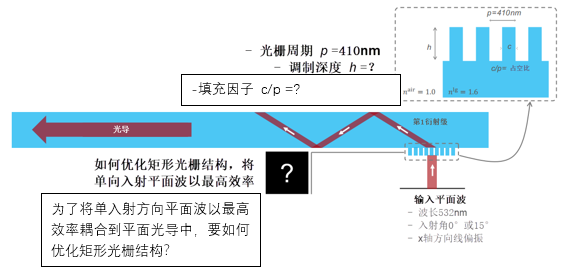

優化任務

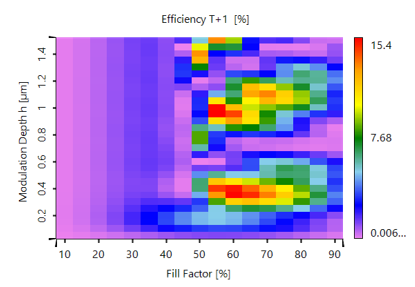

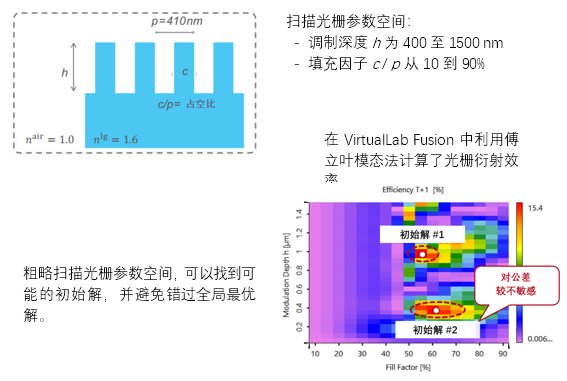

尋找合適的初始解（正入射）

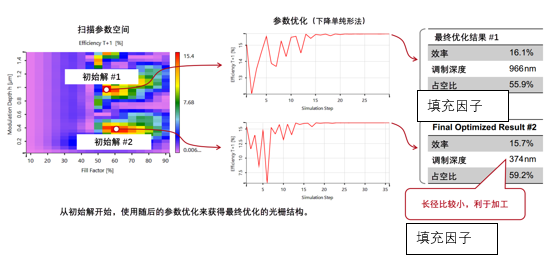

基于初始解進一步優化（正入射）



15°斜入射的光柵優化

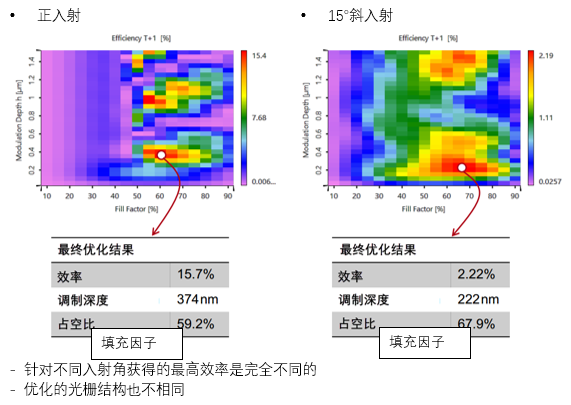

優化光柵結構的對比





看看VirtualLab Fusion





VirtualLab Fusion的工作流程

 光導耦合光柵結構的配置

 - 使用特殊介質配置光柵結構[用例]

 - 使用界面配置光柵結構[用例]

 分析耦合光柵衍射效率

 - 用于光導耦合光柵評估的自定義探測器[用例]

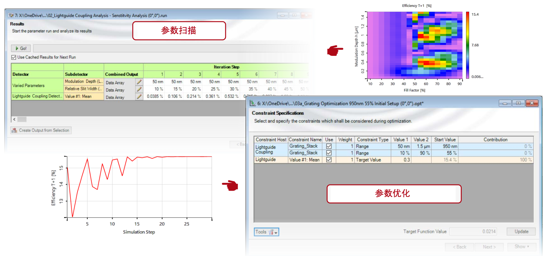

 粗略掃描參數以找到初始解

 基于參數優化進一步優化光柵結構

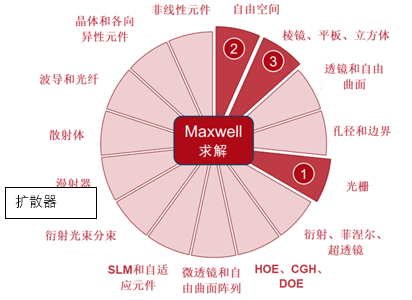

VirtualLab Fusion技術

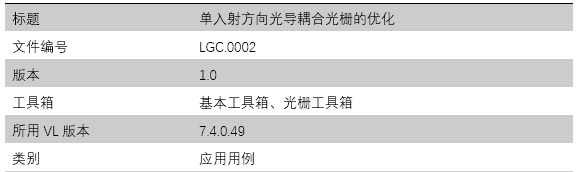

文件信息





延伸閱讀 - 光導耦合的斜光柵分析
