用于光纖耦合的不同透鏡的比較

摘要



光纖廣泛應用于不同的領域，它們在長距離光通信中起著重要作用。 在實際中，將光發射到光纖中，尤其是單模光纖，可能是一項具有挑戰性的任務，必須仔細選擇光纖耦合透鏡。 在本例中，我們選擇了兩個市售的鏡頭，它們具有相同的有效焦距，但表面類型不同。使用這兩種透鏡分別將光耦合到單模光纖，根據重積分計算耦合效率，并從耦合效率方面來評估它們的性能。

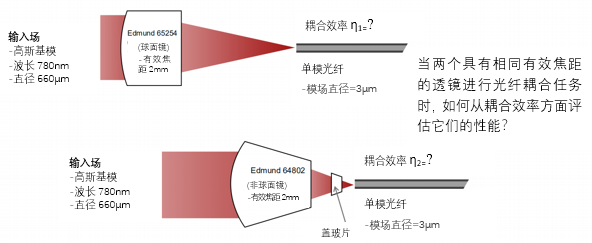

建模任務

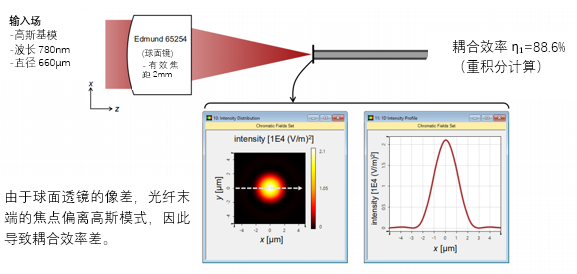

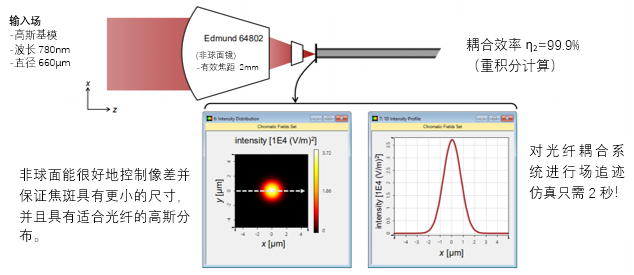

仿真結果

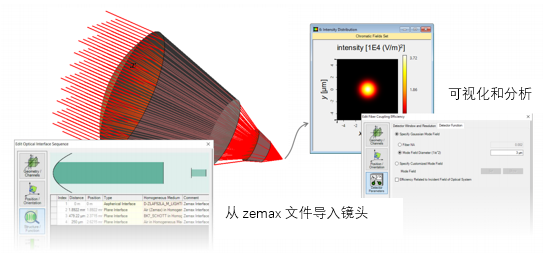

走進VirtualLab



VirtualLab工作流程

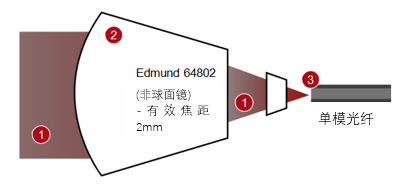

•設置輸入高斯場

•從Zemax文件中加載不同的耦合鏡頭

- 從Zemax導入光學系統

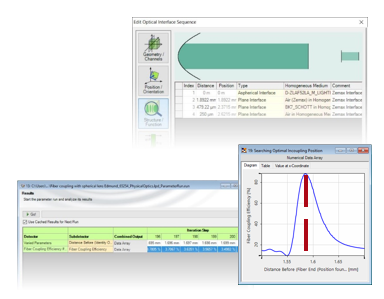

•找到不同透鏡的最佳工作距離并比較它們的性能

- 將光耦合到單模光纖的最佳工作距離

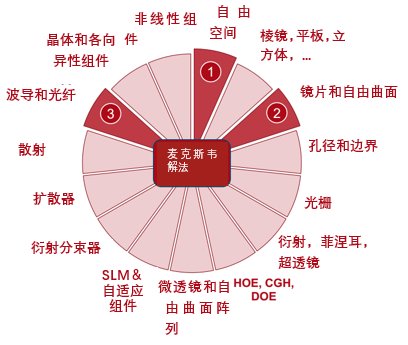

VirtualLab技術

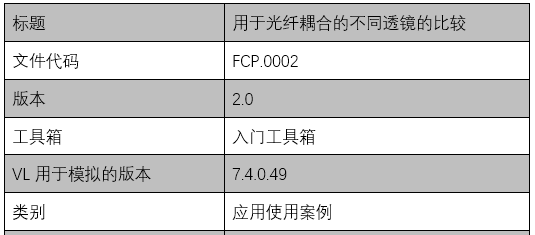

文件信息

更多閱覽

將光耦合到單模光纖的最佳工作距離
光纖耦合透鏡的參數優化
