漸變折射率透鏡的構建與建模

摘要

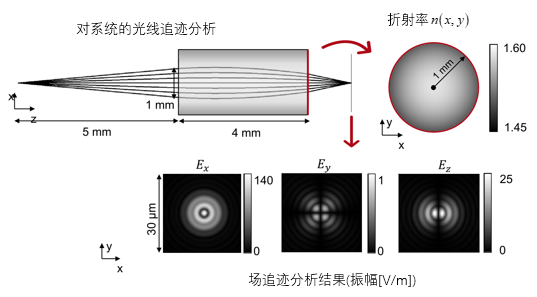

VirtualLab可以通過用戶友好的界面指定漸變折射率透鏡。這種折射率調制透鏡可以通過光線追跡和場追跡進行分析。通過本示例，我們將展示在VirtualLab中如何輕松的配置漸變折射率透鏡以及示范利用不同的傳輸引擎的仿真結果。為了展示該技術，利用了一個簡單的系統。系統由1個入射球面波、一個漸變折射率透鏡以及1個探測器組成，其中探測器用來顯示聚焦位置和緊貼透鏡后表面位置處的電磁場分量。



1. 建模任務

 如何構建漸變折射率透鏡。

 如何使用光線和場追跡對其進行分析。

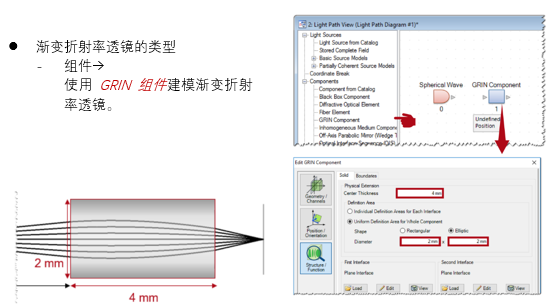

2. 漸變折射率透鏡的構建

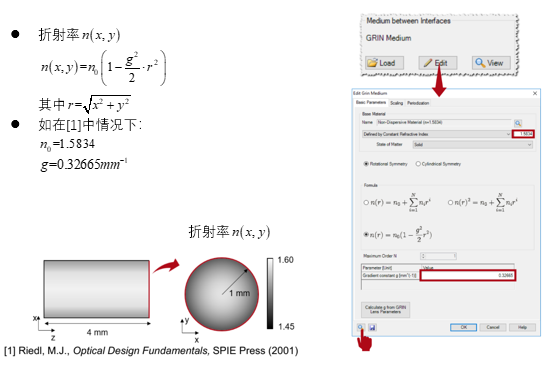

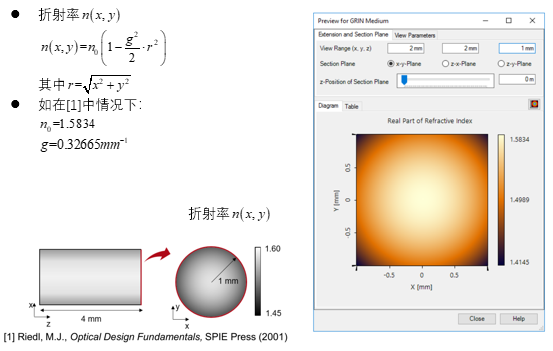

3. GRIN透鏡：漸變折射率介質

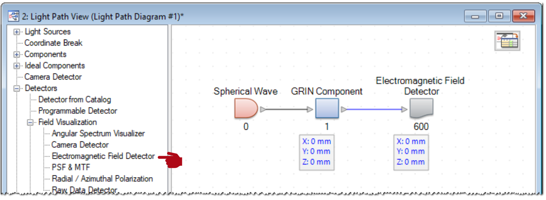

4. 系統設置：探測器與連接

 探測器配置：

- 使用Electromagnetic Field Detector探測圖像信息。

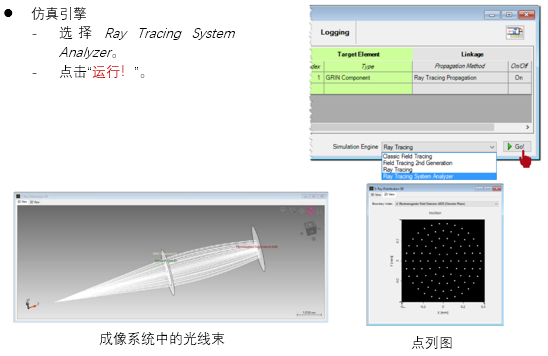

5. 仿真結果：光線追跡分析

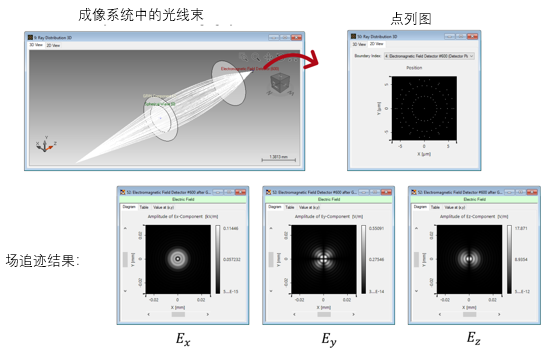

6. 仿真結果：場追跡分析

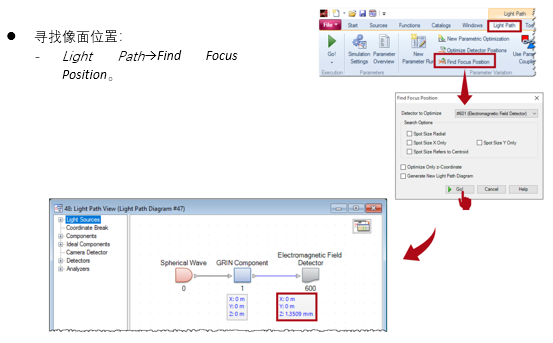

7. 系統設置：尋找像面



8. 仿真結果

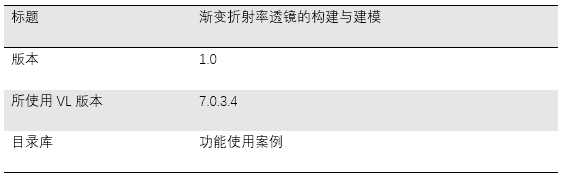

9. 文件和技術信息
