將系統和組件導出為STL和IGES格式

時間:2018-10-09 09:18來源:訊技光電作者: 技術部點擊:次打印

摘要

計算機輔助設計文件通常用于在軟件產品之間交互文件。例如，STL格式用于3D打印軟件。 IGES格式廣泛用于計算機輔助設計（CAD）領域的信息數字交互。 VirtualLab支持將系統中指定的光學組件導出為各種CAD格式。這包括例如將透鏡，棱鏡，鏡子系統和其他組件輸出到STL和IGES格式。

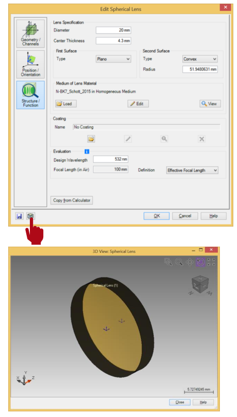

1. 組件視圖

 通過組件的編輯對話框可以修改每個實際組件。

 為了便于說明，我們使用默認球面鏡作為示例。

 單擊“視圖”按鈕以生成3D視圖。

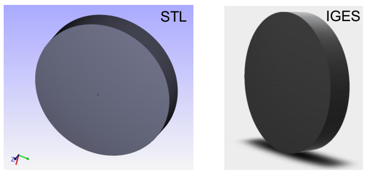

2. 將組件導出到STL / IGES文件

 右鍵單擊3D視圖窗口，然后選擇Export to STL / IGES。

 然后命名您的文件并存儲。

 現在可以在您選擇的STL / IGES查看器中打開。

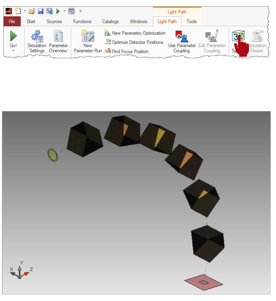

3. 光學系統視圖

 對于給定的光學系統，在此示例中為棱鏡鏈，單擊“系統視圖”以生成3D視圖。

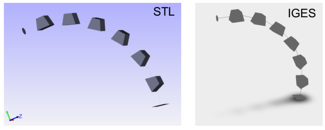

4. 將光學系統導出到STL / IGES文件

 右鍵單擊3D視圖窗口，然后選擇Export to STL / IGES。

 然后命名您的文件并存儲它。

 現在可以在您選擇的STL / IGES查看器中打開。

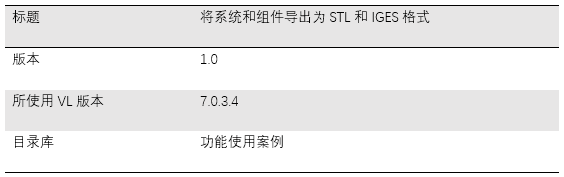

5. 文件和技術信息
