摘要
利用VirtualLab中的面板型光源，可以如現實一樣對像素化顯示進行建模。所述面板型光源可以由給定的像素個數和像素圖形來定義，每個像素都發射出可調發散角的球面波。結合ParameterRun，可以對所有像素進行掃描，可針對特定應用靈活選擇掃描方式，例如，用于分析具有像素化圖像生成單元的成像系統。
1. 基本參數
面板型光源模擬確定的像素?cái)?shù)目，每個像素用一個球形波表示，作為基本模式。

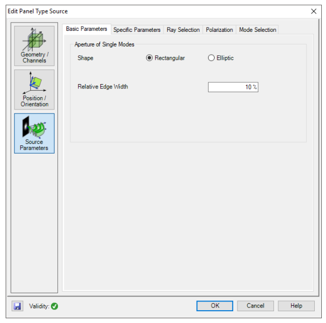

所有模式具有相同的孔徑形狀，并可在基本參數（Basic Parameters）選項卡中配置。
此外，還可以設置相對或絕對邊緣寬度。
2. 特定參數-強度

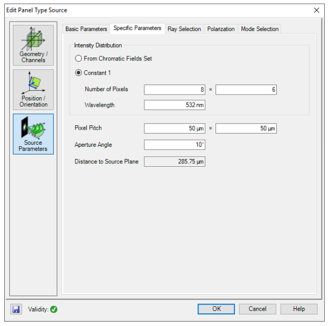

特定參數（Specific Parameters）選項卡可以控制光源的強度和像素設置。
強度分布的設置可以根據：
- 通過指定彩色域集或通過導入圖像文件來指定所需的變化。在這種情況下，波長從輸入分布中選擇；
- 或者一個波長的所有像素的常數。在這種情況下，像素的數量可以分別沿x方向和y方向設置。
3. 特定參數-像素設置
特定參數（Specific Parameters）選項卡可以控制光源的強度和像素設置。

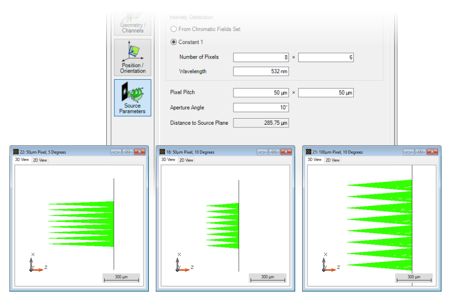

像素間距（Pixel Pitch）可分別沿x方向和y方向設置。
另外，可以配置每個像素的孔徑角度（Aperture Angle）。
|
-像素尺寸50um
-孔徑角5°
|
-像素尺寸50um
-孔徑角10°
|
-像素尺寸100m
-孔徑角10°
|
4. 光線選擇

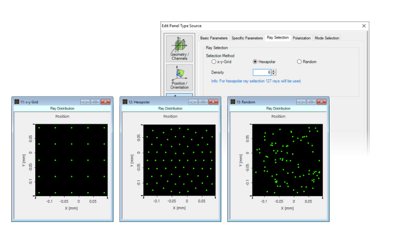

在Ray Selection選項卡中，對于每個模式，都可以指定所需的選擇方法和射線的數量。

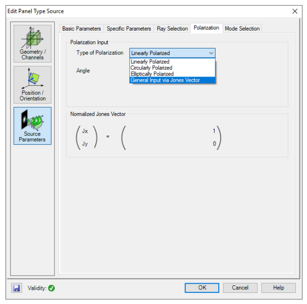

5. 偏振設置
偏振設置（Polarization Settings）選項卡為所有像素提供偏振選項。
偏振狀態可以為:
−線偏振;
−圓偏振;
−橢圓偏振;
−一般通過瓊斯矩陣輸入。
6. 模式選擇

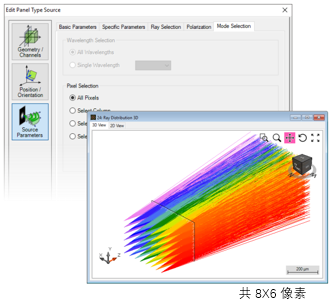

在模式選擇（Mode Selection）選項卡中，可以選擇不同的光譜成分和像素。
波長可以單獨或全部選擇。

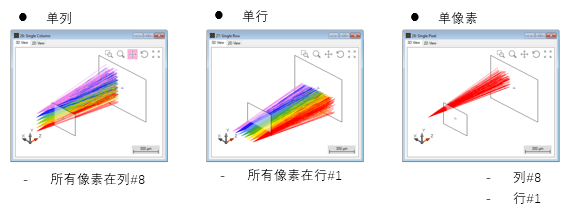

像素可以在指定的列或行中選擇，也可以作為單個像素選擇。
7. 參數運行-掃描每個單個像素
在模式選擇選項卡中，選中“像素”。

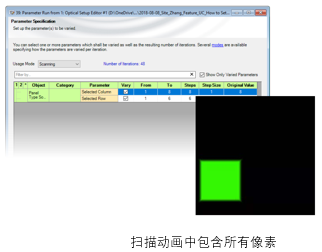

啟動參數運行并切換到掃描模式。然后掃描選定的列和行索引。

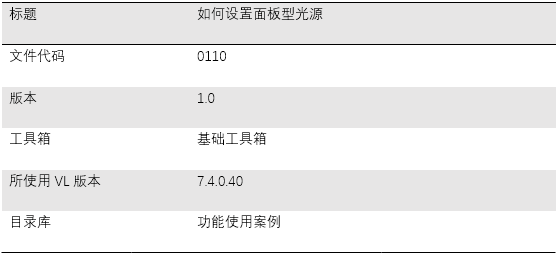

8. 文件和技術信息
|
