漸變折射率透鏡的構建和建模

摘要

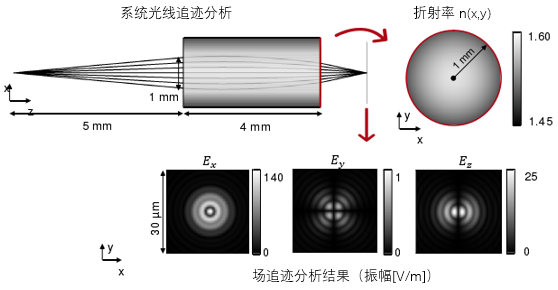

VirtualLab以一種人性化的方式對漸變折射率鏡頭進行設計。此外，這種折射率調制透鏡可以通過光線追跡和場追跡進行分析。在這個用例中，我們將展示在VirtualLab中配置一個漸變折射率透鏡的簡易性，并展示不同傳播引擎分析的仿真結果。為了說明這一技術，使用了一個簡單的設置，其中包括一個球面波、一個漸變折射率透鏡組件和一個探測器來顯示焦點和透鏡后的電磁場分量。



建模任務


• 如何構建GRIN透鏡。

• 如何對其進行光線追跡和場追跡分析。





GRIN透鏡的構建

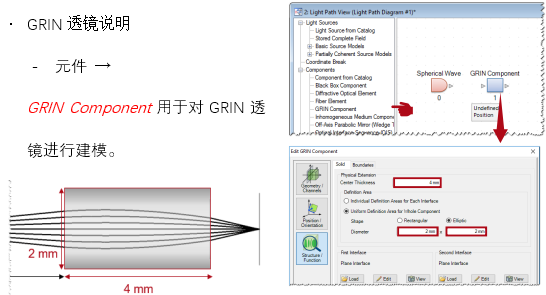

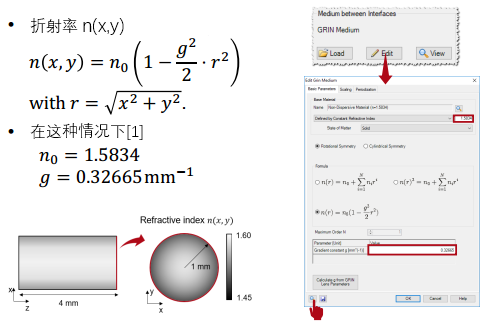

GRIN透鏡：GRIN介質



 [1] Riedl, M.J., Optical Design Fundamentals, SPIE Press (2001)



系統設置：探測器和連接

· 探測器說明：

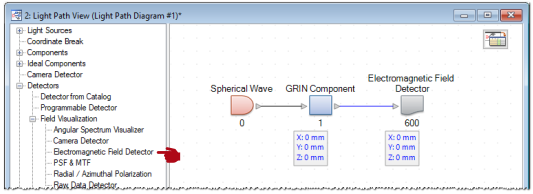

− Electromagnetic Field Detector 用于探測圖像

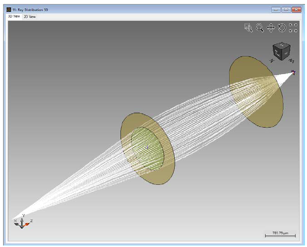

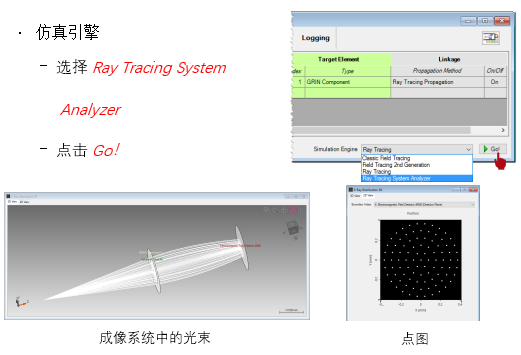

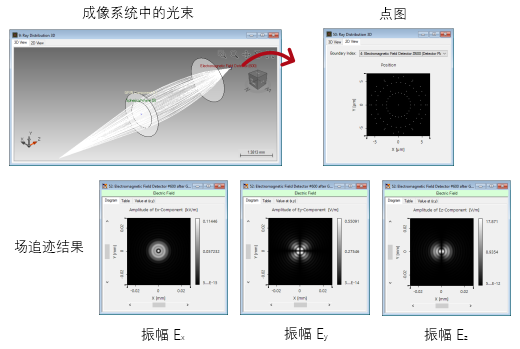

仿真結果：光線追跡分析

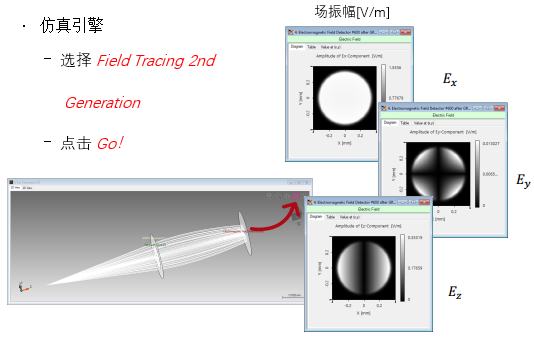

仿真結果：場追跡分析

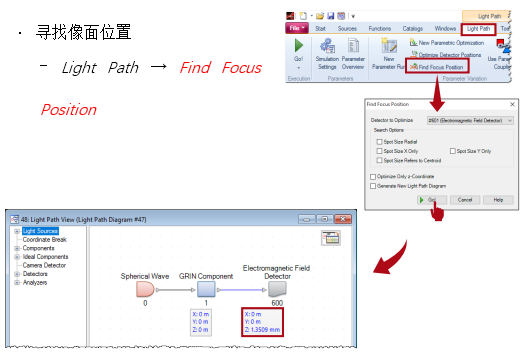

系統設置：尋找像面



仿真結果：光線分析和場追跡分析

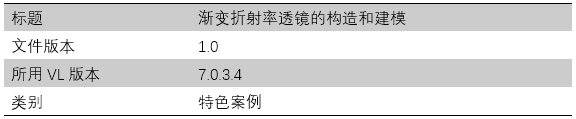

文件&技術信息
