設計和嚴格分析非傍軸衍射光束分束器

摘要



直接設計非傍軸衍射光束分束器仍然有挑戰性。由于相對較大的分束角，元件的特征尺寸等于或小于工作波長。因此，經常超出傍軸模擬方法。在這個案例中，迭代傅里葉變換算法（IFTA）和薄元近似（TEA）用作衍射元件結構的初始設計，然后使用傅里葉模態法（FMM）用于嚴格性能評估。

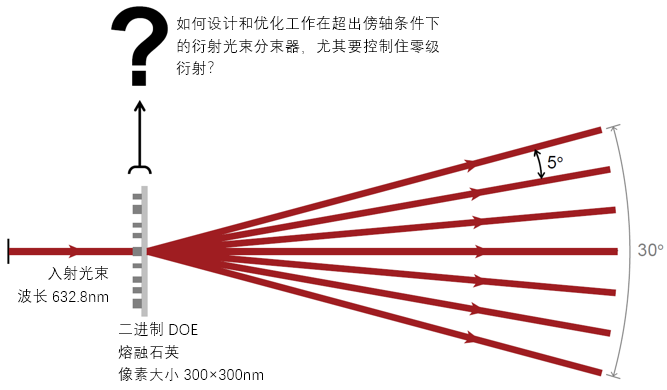

設計任務





結果

 僅相位透射設計

[迭代傅里葉變換算法（IFTA）]



結果

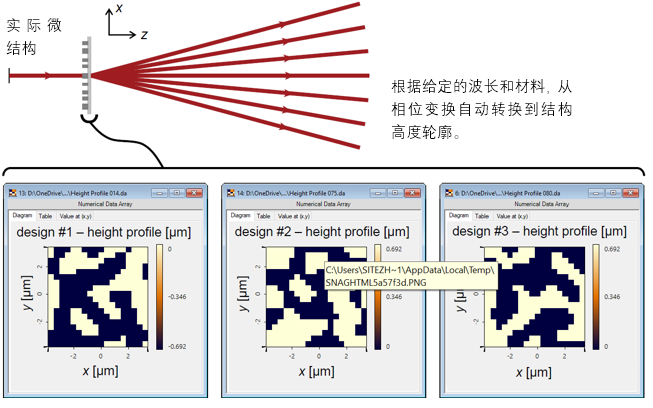

 結構設計

[單元近似]



結果

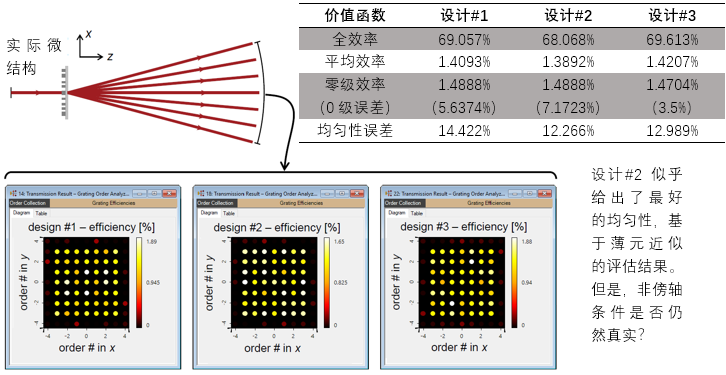

 TEA性能評估



結果

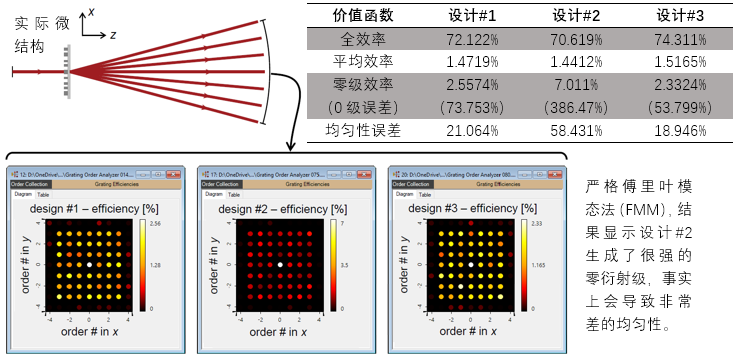

 傅里葉模態法的性能評估



結果

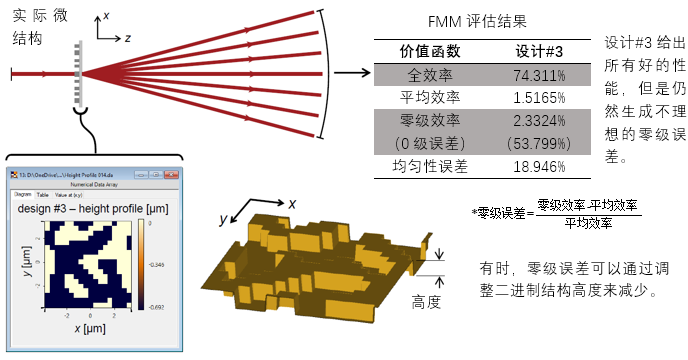

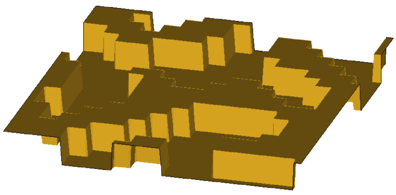

 進一步優化-零級調整





結果

 進一步優化-零級調整



文檔信息
