Feature.0002
在光學系統中，計算真實元件的有效焦距和后焦距。
關于這個使用案例
需要以下工具箱：
- 基本工具箱
使用VirtualLab Fusion（版本7.0.0.35）創建這個使用案例。
在此獲得你的免費試用版本！
這個使用案例顯示...
什么是焦距分析器（Focal Length Analyzer）。
如何在參數優化（Parametric Optimization）任務中應用焦距分析器（Focal Length Analyzer）。
在參數優化（Parametric Optimization）中，有效焦距（Effective Focal Length）收斂于目標值。
概述
焦距是評估成像系統的一個重要參數。但是對于實際厚透鏡，或由幾個透鏡和反射鏡組成的系統，有效的焦距不容易計算。
通過使用焦距分析器（Focal Length Analyzer），可以計算光學界面系列（OIS），一個單光學界面（Single Optical Interface）或者球面透鏡的有效和后向焦距。
焦距分析器（Focal Length Analyzer）也可以用于參數優化（Parametric Optimization）。相應的結果可以配置為優化的價值函數。
厚透鏡圖表和定義
 (1)
有效焦距(f′)：后主平面(H′)到后焦點(F′)的距離
后向焦距(S′F′)：系統(S2)最后光學表面的頂點到后方焦點點(F′)的距離

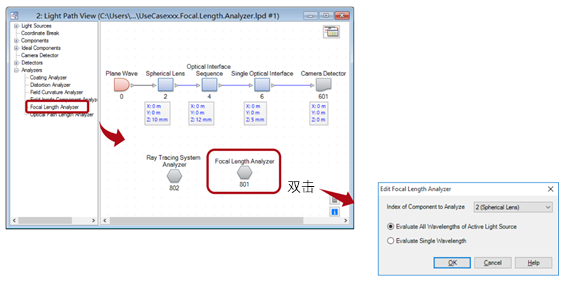

光路圖（LPD）上的焦距分析器
配置焦距分析器

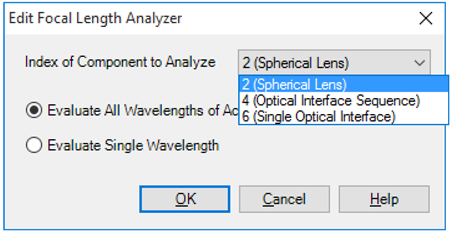

選擇待分析元件
和

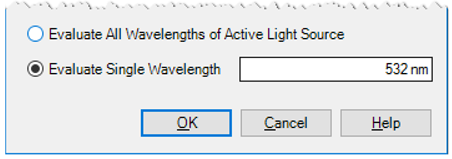

選擇是否估計所有的波長或者一個給出的單波長

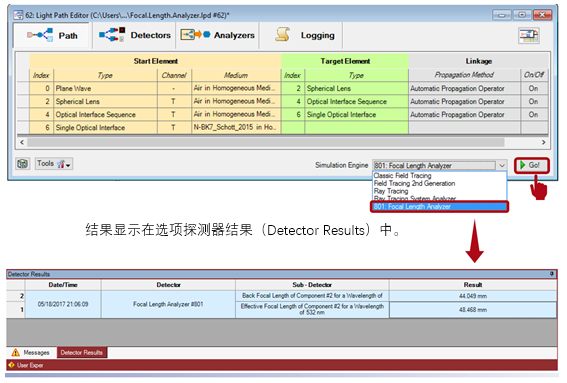

運行分析器和結果顯示
消色差雙合透鏡的參數優化
任務描述
光源
- 平面波：波長473nm，532nm和635nm
元件
- 光學界面系列（消色差雙合透鏡）：4個圓錐形界面
探測器和分析器
- 相機探測器
- 光線追跡分析器
- 焦距分析器

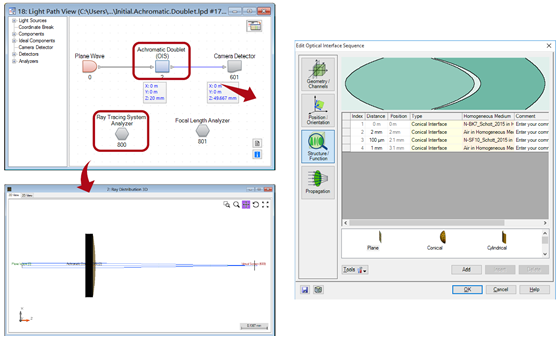

示意圖和光路圖

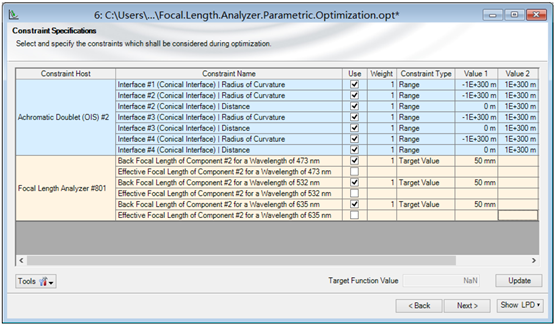

設置優化目標
焦距分析器
- 有效焦距設置為50mm：對于所有選中的波長

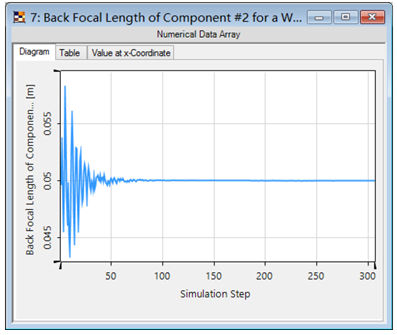

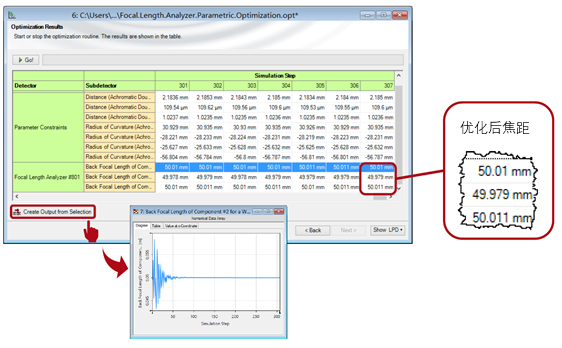

優化結果

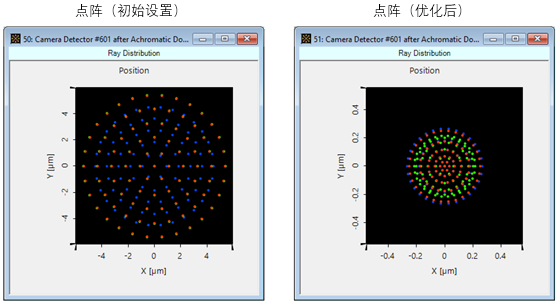

結果比較

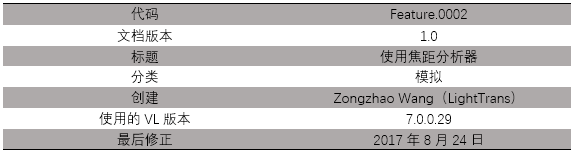

文檔和技術信息
|
