案例248（1.0）
1. 模擬任務

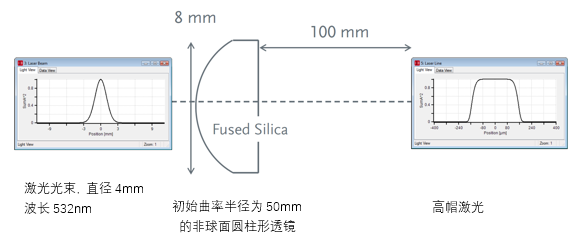

要進行優化的初始系統
優化圓柱界面,是為了使信號噪聲比(信噪比)和效率最大化。
自由優化參數：
- 半徑，錐形常數和圓柱界面的非球面系數1-5。
要進行優化的目標函數：
- 信號噪聲比（信噪比）
- 轉換效率
2.評價函數
為了計算信噪比和轉換效率，使用衍射光學評價函數探測器。

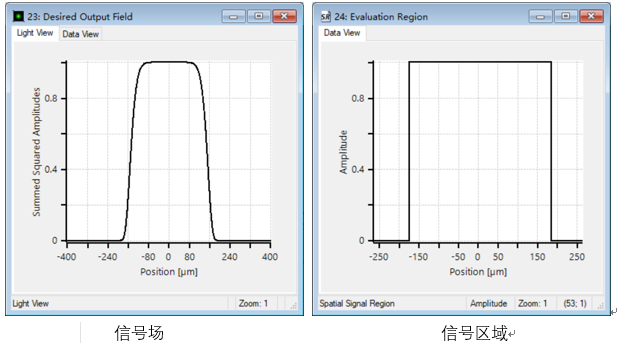

評價函數需要定義信號（參考）場和信號區域。信號區域標志了評價函數計算的區域。
3.參數優化
進行兩步優化：
1. 優化半徑和錐形常數
2. 優化半徑，錐形常數和球面系數5
以下文件來自這個案例：
- 初始系統：Scenario_284.01_Line_Beam_Shaping_1.lpd
- 優化半徑和錐形常數的文檔：Scenario_284.01_Line_Beam_Shaping_2.opt
- 半徑和錐形常數優化的結果： Scenario_284.01_Line_Beam_Shaping_3.lpd
- 優化半徑、錐形常數和非球面系數的文檔：
Scenario_284.01_Line_Beam_Shaping_4.opt
- 最終優化結果：
Scenario_284.01_Line_Beam_Shaping_5.lpd
4.優化結果
優化半徑和錐形常數
- 效率：92%
- 信噪比：21dB

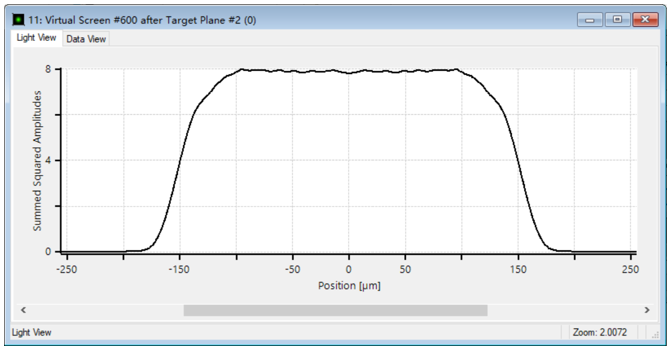

優化半徑，錐形常數和非球面系數：
- 效率：92%
- 信噪比：44dB
結論
VirtualLab Fusion允許折射光束整形系統的參數優化。
模擬和優化考慮衍射、干涉和畸變的影響。
信噪比和轉換效率評價函數可用于評估系統的質量。
|
