空間光調制器(SLM.0002 v1.1)
應用示例簡述
1. 系統細節
光源
— 高斯光束
組件

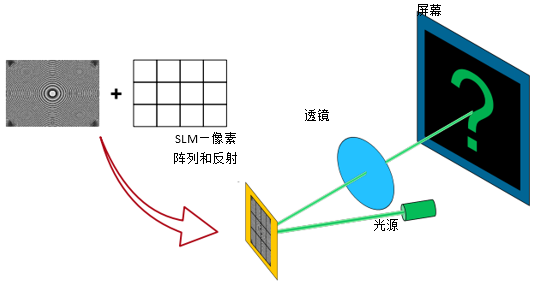

— 反射型空間光調制器組件及后續的2f系統
探測器
— 視覺感知的仿真
— 電磁場分布
建模/設計
— 場追跡：
一個SLM像素陣列處光傳播的仿真，仿真中包括了SLM像素間無功能間隔引起的衍射效應。
2. 系統說明
3. 模擬 & 設計結果
4. 總結
考慮SLM像素間隔來研究空間光調制器的性能。
第1步
將像素間隔引入到一個先前設計的用于光束整形的SLM透射函數。
第2步

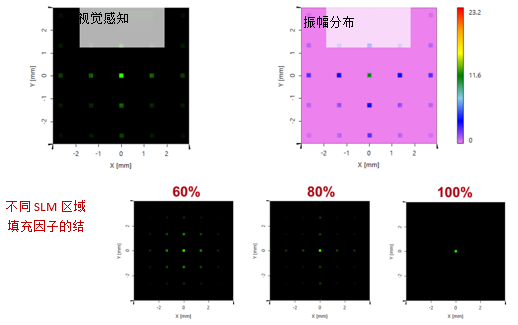

分析不同區域填充因子的對性能的影響。
產生的衍射效應對SLM的光學功能以及效率具有重大影響。
應用示例詳細內容
系統參數

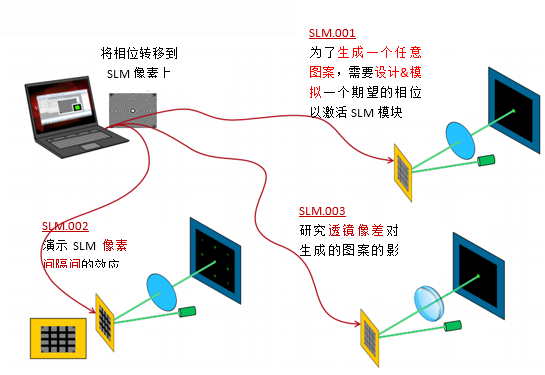

1. 該應用實例的內容
2. 設計&仿真任務
由于制造和技術的原因，像素之間存在非功能間隔。這種典型的間隔會產生衍射效應，從而影響SLM的光學性能，并在接下來的工作中對其進行研究。

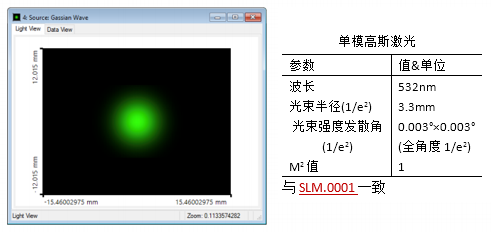

3. 參數：輸入近乎平行的激光束

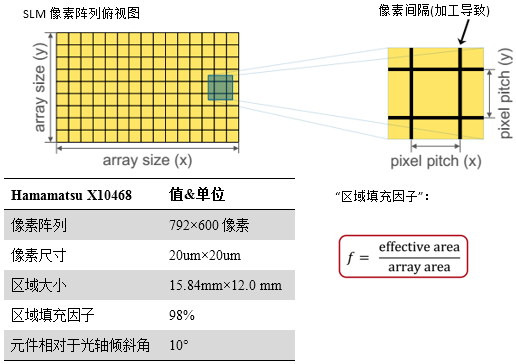

4. 參數：SLM像素陣列
5. 參數：SLM像素陣列
應用示例詳細內容
仿真&結果

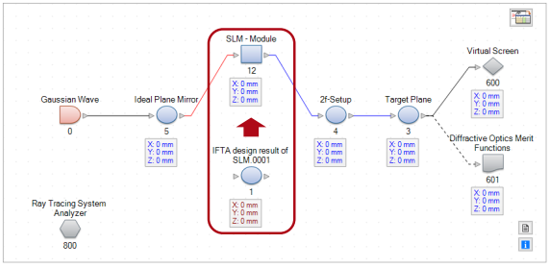

1. VirtualLab能夠模擬具有間隔的SLM
由于可以嵌入組件，VirtualLab可以輕松的實現反射系統(如反射鏡，2f系統等)。
內置的SLM模式可以實現從簡單透射函數到包含像素和間隔的陣列的自動轉換。

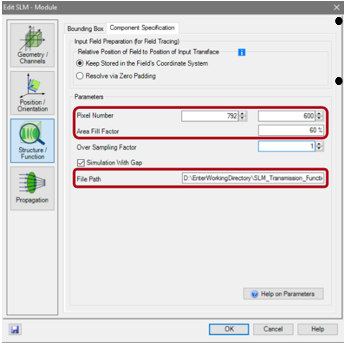

2. VirtualLab的SLM模塊
為設置像素陣列，必須輸入像素陣列尺寸和區域填充因子。
必須設置所設計的SLM透射函數。因此，需要輸入文件SLM_Transmission_Function.ca2的路徑。
3. SLM的光學功能
在第一步，我們可以研究SLM后的電磁場。
為此，將區域填充因子設置為60%。
首先，獲得場(Ex方向)的振幅，分別顯示了SLM像素及其間隔的影響。
所用文件: SLM.0002_Diffraction_Pixels_SLM_01_Nearfield.lpd

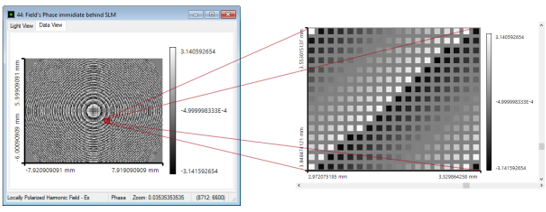

此處，場(Ex方向)的（Wrapped）位相如下圖所示，其中所有的間隔的相位值都為一個常數值。
所用文件: SLM.0002_Diffraction_Pixels_SLM_02_2DGrating.lpd
4. 對比：光柵的光學功能
上述的像素效應可以用相似光學功能的2D周期結構的進行比較。
所示函數(Ex的振幅)相當于一個SLM，其像素提供一個常數位相函數。
通過這種光柵，能夠將光衍射到幾個衍射級次，衍射級次分布在x-和y-方向(由于二維光柵結構)。
級次越高振幅衰減越快，所以只有0級，1級以及2級貢獻了主要的光強部分。
這意味著，對于SLM，我們所期望的光分布具有有較高的級次，其光強由區域填充因子決定。
所用文件: SLM.0002_Diffraction_Pixels_SLM_02_2DGrating.lpd

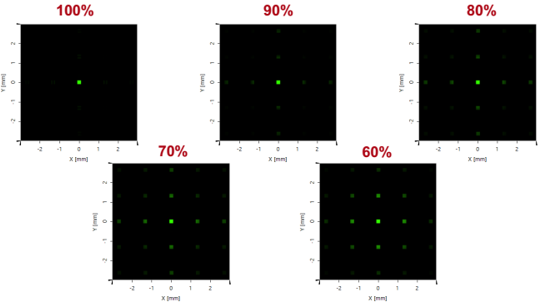

5. 有間隔SLM的光學功能
現在，基于像素陣列的區域填充因子，我們可以在傅里葉平面研究SLM的光學功能。
所用文件: SLM.0002_Diffraction_Pixels_SLM_03_2DGrating.lpd

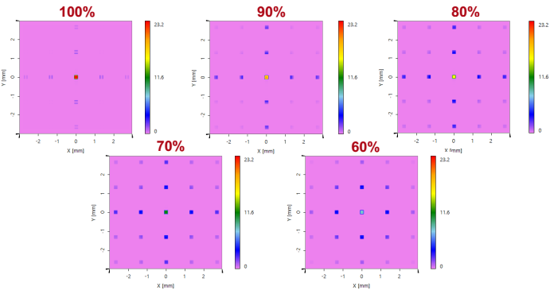

下圖顯示了(Ex方向)光強分布，圖中具有相同的振幅比率。
6. 減少計算工作量

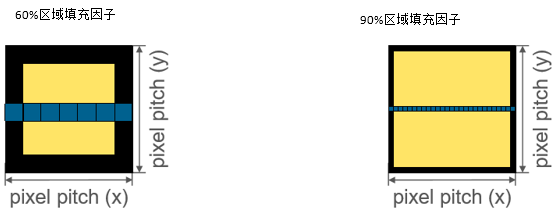

采樣要求：
至少1個點的間隔(每邊)。
如在有效區域，用戶指定60%區域填充因子，模塊在激活區域計算5×5點的等間距采樣。
采樣要求：
同樣，至少1個點的間隔。
假設指定90%區域填充因子，模塊計算25×25點的等間距采樣。
隨填充因子的增大，采樣迅速增加。
為優化大填充因子條件下的計算工作量，減小相關陣列尺寸是非常有效的方法。
如果被照明區域小于陣列尺寸(標記區域包含光強的90%)，這種簡化是非常適用的。
如果只考慮標記的范圍，僅計算SLM的320×320個像素即可(SLM模塊自動刪除了透射函數邊界)。
通過優化，計算工作量減少了4.7倍。

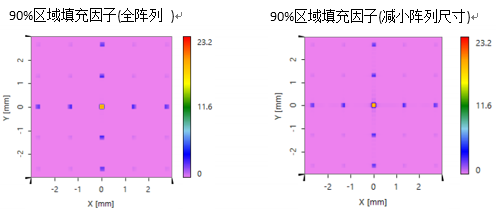

減小SLM陣列尺寸后計算所得的振幅分布幾乎和全陣列一樣。

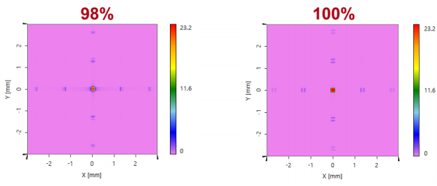

7. 指定區域填充因子的仿真
由于間隔非常狹窄，Hamamatsu’s X10468 指定填充因子為98%，需要更多的采樣點進行計算。
全陣列尺寸798×600像素將需要79992×60600個采樣點，需要極高的計算量。
因此，可適當減小陣列尺寸到320×320像素，采樣點數目為32320×32320。
在優化的幫助下，可對指定區域填充因子進行研究(該仿真仍需約256GB的內存)。
8. 總結
考慮SLM像素間隔來研究空間光調制器的性能。
第1步
將像素間隔引入到一個先前設計的用于光束整形的SLM透射函數。
第2步
分析不同區域填充因子的對性能的影響。
