應用VirtualLab Fusion可以實現包含空間光調制器的激光系統設計
基于空間光調制器(SLM)的激光整形：利用SLM，可將一個高斯光束轉換成一個高帽輪廓的超高斯。對于一些新型應用，空間光調制器(SLM)在控制和調制激光方面具有無限的可能：
自適應光學
超分辨顯微鏡
光鑷
激光材料處理
量子光學
SLM光束整形: 將一個高斯光束轉換成高帽輪廓

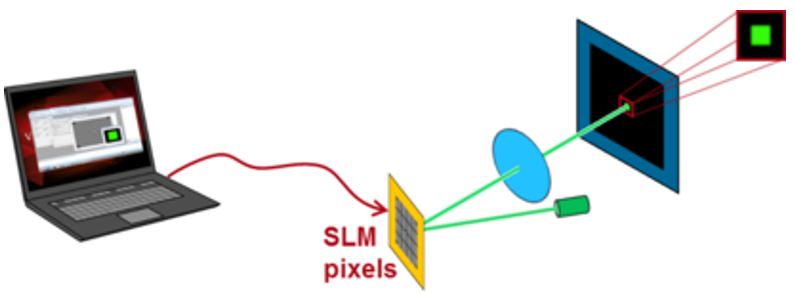

VirtualLab Fusion軟件為自適應激光整形系統設計提供了一系列可靠的、快速的以及靈活的工具。可以計算出位相掩膜并將數據轉移至SLM。VirtualLab Fusion能夠?qū)τ诎瑥?fù)雜光源、光束傳輸光學以及衍射SLM(詳見附圖)整個自適應系統進行分析和優化。對于具有干涉光路的系統，同樣可以應用VirtualLab Fusion軟件進行模擬。
VirtualLab Fusion軟件的特性：
SLM輸入數據的快速、穩健設計
包含SLM、透鏡以及反射鏡的自適應激光系統整體仿真
雜散光&衍射效率的計算
VirtualLab中所選SLM的直接控制
光學系統容差
自適應光束整形設計用于：
矩形和圓形的高帽光束
單線或多線
普通圖形和光標
定周期或任意的光束分束器
單圖案和一系列的圖形
應用示例
SLM.0001:用于生成高帽光束的SLM位相調制設計
在這個應用示例中，將一個反射空間光調制器用光束整形元件。出于此目的，對一個2f系統進行位相分布設計及優化以使入射的高斯光束整形為矩形無散斑高帽光束圖案。在設置過程中考慮一定的入射角并對數據的導出進行了討論。
SLM.0002: 一個空間光調制器的像素處的衍射的仿真
SLM陣列的像素間存在一些非功能的間隔，此示例主要是對這些非功能間隔產生的影響進行研究。因此，為了在示例SLM.0001中光束整形設計中引入不同寬度的間隔而使用SLM模塊化組件。然后，根據不同的填充因子(根據間隔寬度)計算結果光圖形。此外，討論了一種可以在大區域填充因子條件下減少計算量的方法。
SLM.0003: 基于SLM光束整形系統中光學系統像差的研究
在該示例中，討論了在基于SLM的光束整形系統中透鏡像差產生的影響。因此，在SLM0.001和SLM.0002中所采用的理想傅里葉透鏡被替換為真實透鏡，該透鏡系統表現出不同的光學系能(如球面系統或非球面系統)。結果顯示，為了獲得較好的質量的光束，在傳輸整形系統中必須是使用高性能光學系統。

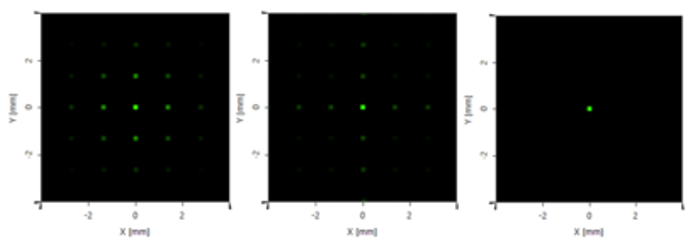

利用VirtualLab Fusion軟件可以仿真SLM的像素效應。應用不同的SLM區域填充因子(60%,80%,100%)時顯示的結果
|
