VirtualLab Fusion軟件可以設計和分析包含掃描鏡和f-theta光學透鏡的激光掃描儀
激光掃描系統使用可移動的光學元件，能夠使激光光束的位置動態變化。這類系統的典型應用有：
激光材料加工
激光投影
3D物體掃描
條形碼閱讀器
軟件VirtualLab Fusion提供了基于光線追跡以及物理光學的模擬技術以用于激光掃描儀系統。并可計算典型的透鏡像差，例如場曲和畸變。同時，VirtualLab Fusion還可以將衍射效應考慮在內，精確的研究光束尺寸和光束剖面。VirtualLab Fusion將參數耦合工具與靈活的定位概念進行結合，允許模擬非常復雜的掃描儀光學系統。VirtualLab Fusion的參數優化和參數運行工具能夠進行激光掃描系統的設計和公差分析。
VirtualLab Fusion 軟件的特性：
分析典型像差，例如場曲和畸變
精確的研究光束尺寸和光束剖面
使用參數優化設計掃描系統
實驗公差分析
易于使用的定位概念和參數耦合工具
真實的激光源建模
設計折射光束整形器
軟件和應用案例：
如果對更多信息感興趣？請通過support@lighttrans.com聯系我們或使用我們的VirtualLab Fusion的試用版和案例來進行實際的操作：
LSC.0001：使用一個非球面透鏡對激光掃描系統進行性能分析
LSC.0002：使用f-theta對象對激光掃描系統進行分析
現在就下載VirtualLab Fusion試用版!

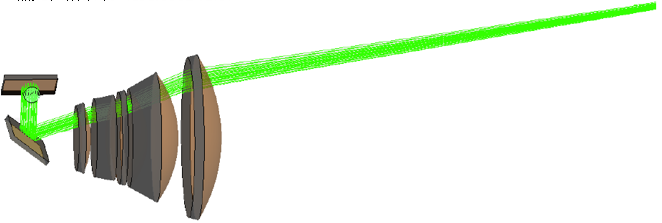

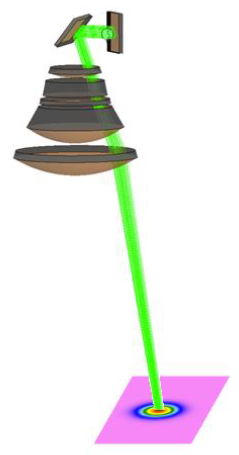

包含兩個掃描鏡和f-theta對象的激光掃描系統。可以用VirtualLab Fusion進行模擬和優化整個系統

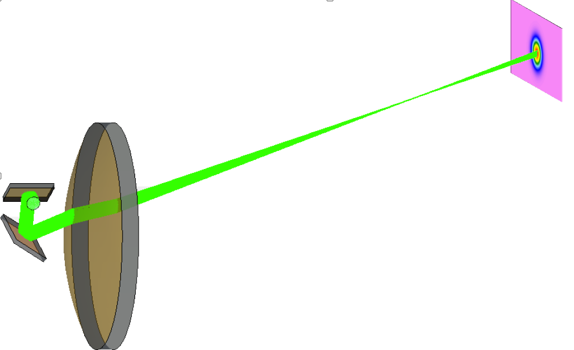

激光掃描系統（LSC.0001 v1.0）
使用非球面透鏡對激光掃描系統進行性能分析
應用案例簡述

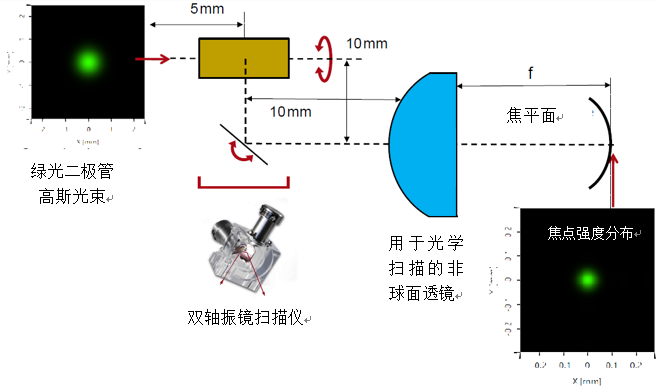

系統細節
光源
– 綠光二極管
元件
– 雙軸振鏡掃描儀
– 非球面透鏡
探測器
– 場曲和畸變
– 光束強度剖面
– 焦點區域探測器
– 光束參數
模擬/設計
– 光線追跡：分析場曲和畸變，場追跡引擎的探測器的定位

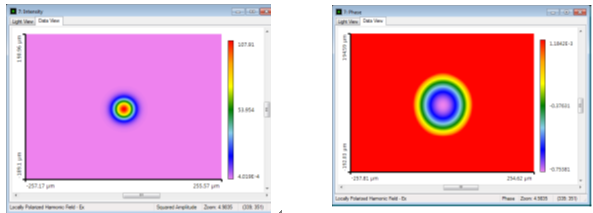

– 場追跡：考慮衍射效應，進行更精確的光束尺寸和剖面的研究
系統說明
激光掃描系統的性能評估

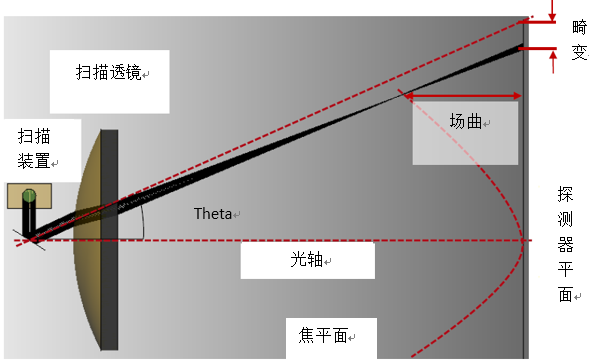

一個激光掃描系統的掃描光學部分包含了一個掃描儀單元和一個非球面透鏡，在一維掃描過程中（沿入射角Theta），通過分析光束的場曲和畸變來評估其性能。
此外，計算了不同掃描位置處的光束尺寸和輪廓。

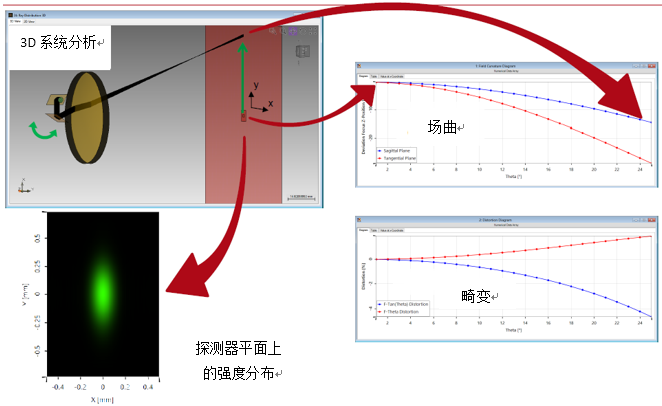

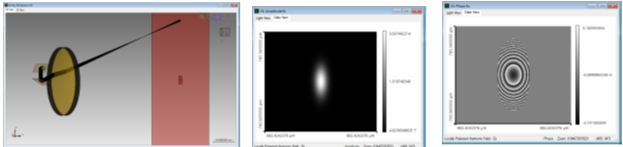

模擬設計結果
VirtualLab Fusion的其他特征
在本例中，您受益于以下選中的特性：
各種探測器
– 使用場曲和畸變探測器（Field Curvature and Distortion Detector）中的尋找焦點位置工具（Find Focus Position Tool）來探測焦點和光束位置
– 使用焦點區域探測器計算焦點區域中的場
參數耦合
– 調整反射鏡方向，使期望的入射光束對掃描物鏡產生Theta的入射掃描角度
參數運行
– 生成場曲和畸變圖
總結
VirtualLab可以
使用雙軸掃描鏡裝置和具體的掃描光學來模擬一個激光掃描系統
分析目標平面上的光束偏離
– 通過光線追跡來計算場曲和畸變
– 通過幾何場追跡來計算光束剖面
– 場追跡可以更準確地分析光束焦點

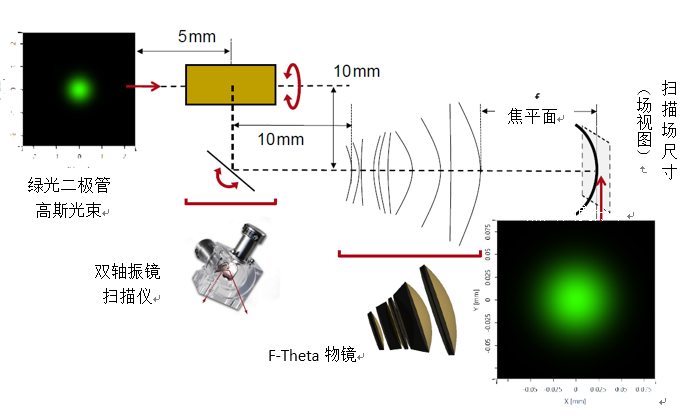

激光掃描系統（LSC.0002 v1.0）
使用F-Theta物鏡的激光掃描系統的性能分析
簡述案例
系統細節
光源
– 綠光二極管
元件
– 雙軸振鏡掃描儀
– F-Theta物鏡
探測器
– 場曲和畸變
– 光束強度剖面
– 焦點區域探測器
– 光束參數
模擬/設計
– 光線追跡：分析掃描場尺寸，場曲和畸變
– 場追跡：更精確的光束尺寸和剖面的研究，包括衍射效應
系統簡述
激光掃描系統的性能評估

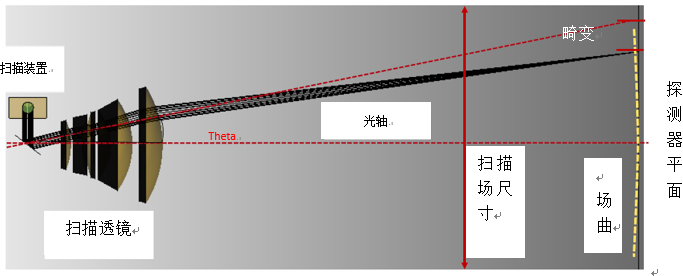

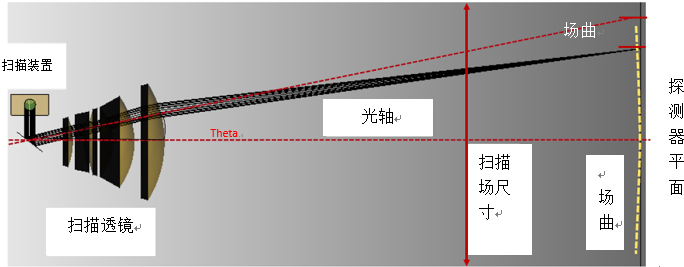

由掃描裝置和一個F-Theta對象作為光學掃描組成的激光掃描系統的性能評估，是通過在一維掃描過程中沿著入射角θ分析場的曲率和光束扭曲。
另外，計算掃描場尺寸（=場視圖）以及不同掃描位置的光束剖面和尺寸。

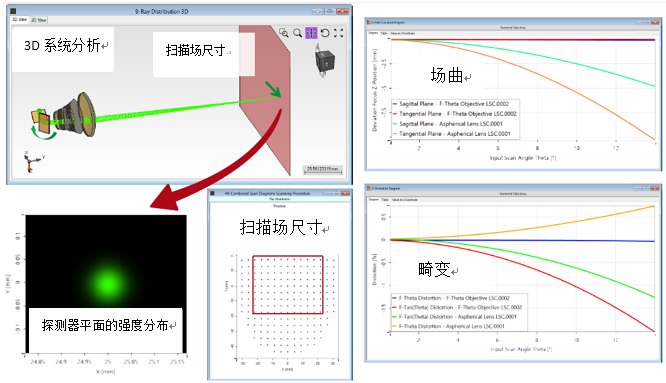

模擬和設計結果
VirtualLab的其他特征
在本例中，您受益于以下所選的特性：
各種探測器
– 測量焦點位置（與反射鏡掃描角度有關）
– 測量探測器平面的光束位置
– 使用焦面區域探測器計算焦點區域內的場分布
參數耦合
– 調整反射鏡方向，使期望的入射光束對掃描物鏡產生Theta的入射掃描角度
參數運行
– 評估掃描場尺寸
– 生成場曲和畸變圖
總結
VirtualLab可以：
使用雙軸振鏡掃描儀和F-Theta物鏡來模擬激光掃描系統
分析目標平面上的偏離光束
– 通過光線追跡來計算場曲和畸變
– 通過幾何場追跡來計算光束剖面
– 場追跡可以更準確地分析光束焦點
|
