太陽能電池衍射透鏡設計與仿真

時間:2016-04-18 21:44來源:訊技光電作者: 技術部點擊:次打印

案例575（1.0）

工具箱：基本工具箱

1. 摘要

 本示例文件闡述了用于太陽能電池聚焦的衍射透鏡的設計與仿真；

 利用大口徑衍射透鏡將光束匯聚到一個直徑較小的太陽能電池上；

 仿真了單色光點擴散函數并演示了太陽光在焦平面上光圖形；

 仿真包括了衍射和干涉效應。

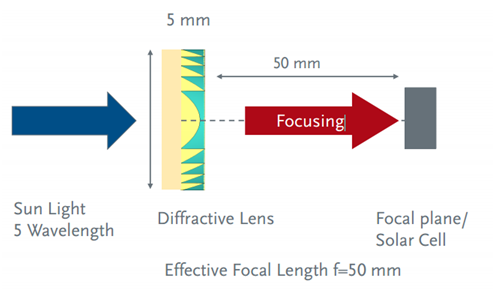

2. 建模任務

焦平面上的光強計算

3. 仿真結果

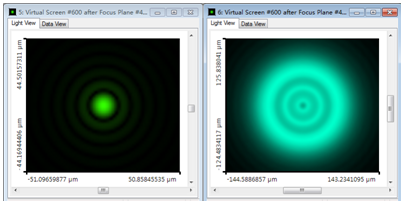

 平面波點擴散函數的仿真；

 左圖：532nm 波長；

 右圖：500nm 波長；

 光路圖：Sc575_Solar_Cell_with_Diffractive_Lens_1.lpd。

 仿真結果包括了太陽光的衍射、干涉、顏色以及部分相干性；

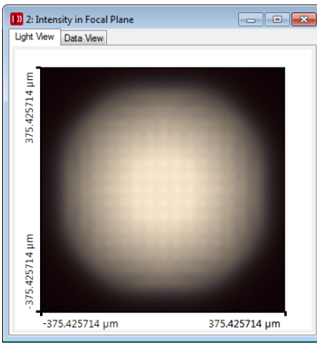

 太陽光譜和0.5°角寬度日面在焦點區域的光強；

 5個波長和12×12的角度；

 參數運行；c575_Solar_Cell_with_Diffractive_Lens_3.run；

 計算時間大約在12分鐘(4核CPU)。

4. 結論

 VirtualLab Fusion軟件可用于衍射透鏡的設計與分析；

 仿真過程包括太陽光的衍射、干涉、顏色以及部分相干性；

 計算點擴散函數；

 仿真太陽能電池前的光強分布。
