光柵級次分析器的輸出

示例.0086(1.0)



關鍵詞：光柵級次分析器，級次采集，衍射級次圖數據


1. 簡介

■ 光柵級次分析器可以以多種輸出格式給出不同級次的衍射效率和瑞利系數。

■ 通過該實例，對這些輸出格式進行了說明，尤其具體到光柵級次分析器。


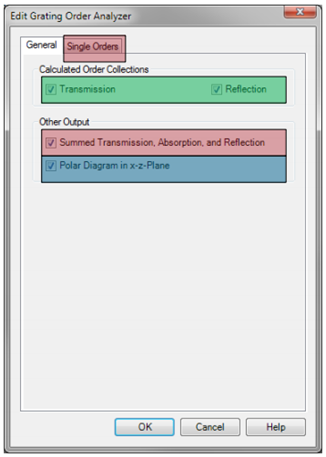

2. 概覽



級次采集


1. 概述

■ 一個級次采集包括效率、瑞利系數、透射和反射級次下的全部方向信息。

■ 通過選擇用戶想要繪制相對坐標的數據(效率、任意瑞利系數)，可從以上三種數據中提取無網格的數據陣列。相對坐標包括級次、球面坐標、笛卡爾坐標、波矢量、位置。

■ 通過屬性瀏覽器中的顯示數據標簽來完成上述操作。下面將展示兩個例子


2. 不同的數據顯示

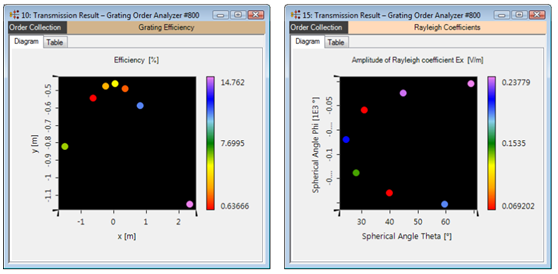

效率與位置                                                瑞利系數與球面角



3. 選擇策略


在數據顯示標簽上，用戶可以配置級次選擇策略。以下給出兩個例子

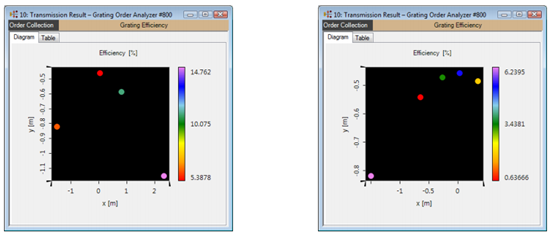

只顯示效率超過5%的級次                                                               只顯示-1st 到+3rd級次



衍射級次圖數據


1. 概述

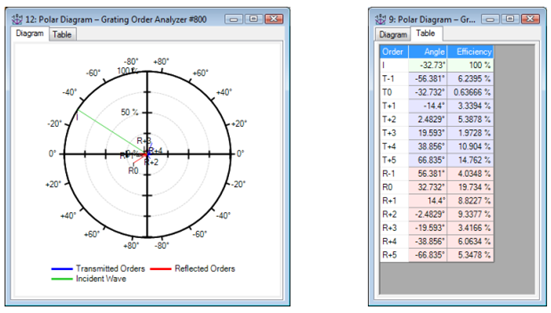

■ 衍射級次圖數據繪制了反射和透射級次效率與在x-z平面角度間關系。結果是一個極坐標圖。

■ 只能在2D光柵模擬中生成文本文檔。



2. 配置可視化

■ 用戶可以鼠標滾輪、屬性瀏覽器和功能區對極坐標圖進行縮放。

■ 用戶可通過右鍵極坐標圖選擇要顯示的級次。
