示例.0065（1.0）
關鍵字：參數，變化，改變，變換，公差，仿真，并行化，組合，隨機，蒙特卡羅，結果動畫
1. 參數運行文檔
■ 參數運行（Parameter Run）文檔允許光路圖的數值參數變化。
■ 例如，它可以用來檢測系統對于參數公差的靈敏度或優化參數。
■ 可以改變一個或多個參數。
■ 探測器結果記錄在參數運行文檔中。
■ 最初的光路圖副本存儲在參數運行文檔中。
2. 新的參數運行
■ 要生成一個新的參數運行，需要打開并激活光路文檔窗口。
■ 一個新的參數運行文檔可以通過以下方式生成

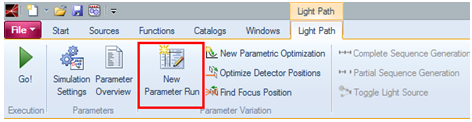

- Ribbon
- 光路工具
- 快捷鍵Ctrl+P
3. 參數指定頁面

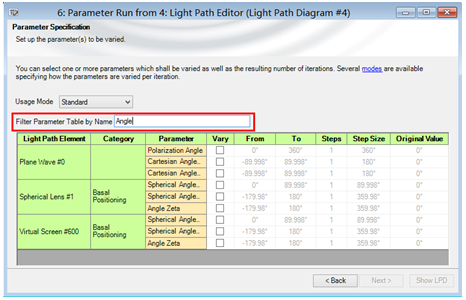

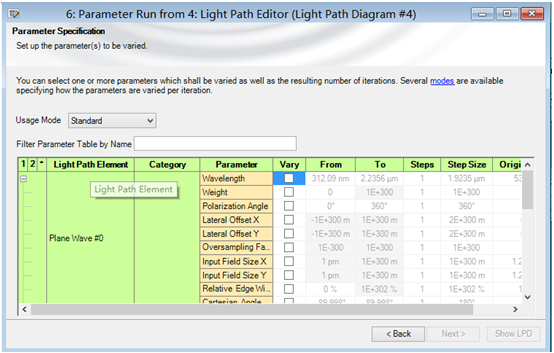

■ 這個頁面允許您選擇所要改變的參數。
■ 可以指定參數范圍和變化的步數。
■ 四種不同的使用模式(Usage Modes)（標準，可編程，掃描，隨機）。下文將對其進行解釋。
您可以通過過濾以查找特定的參數：
4. 使用模式

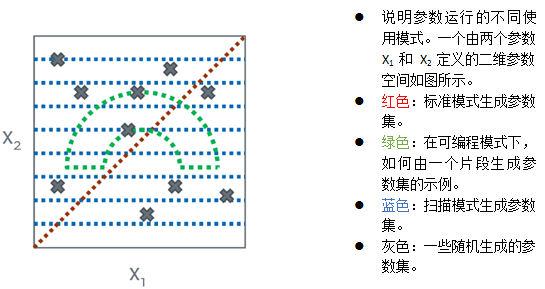

■ 標準模式（Standard Mode）：
所有選定的參數在最小值和最大值之間進行線性變化。
■ 可編程模式（Programmable Mode）：
自定義每一個變化步驟的參數值。每一個變化步驟參數值的表格是由一個代碼片段填充。
■ 掃描模式（Scanning Mode）：
掃描參數空間-模擬所有可能的參數組合。
■ 隨機模式（Random Mode）：
最小值和最大值之間的隨機參數變化。有時也被稱為蒙特卡洛模擬。種子可以用于可重復的結果。
5. 探測器指定頁面

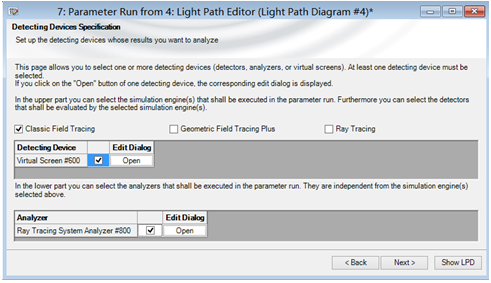

■ 這個頁面允許選擇用來評價的模擬引擎，探測器，屏幕和分析器。
■ 探測設備可以在點擊打開（Open）的編輯對話框之后進行配置。
6. 結果頁面

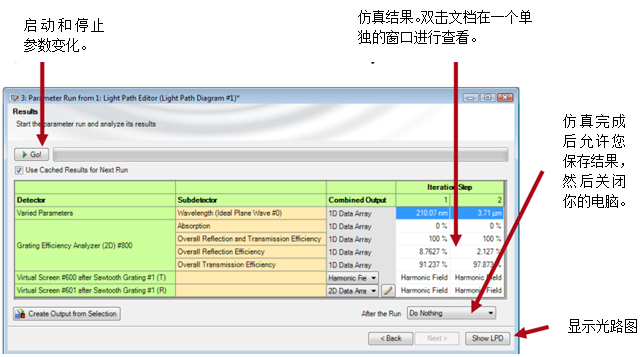

在屬性瀏覽器中，你可以改變顯示的物理值的格式（位數和物理單位如圖所示），這樣你可以更好的將其導出，例如通過復制和粘貼將結果導入表格中。
7. 結果頁面-合并輸出

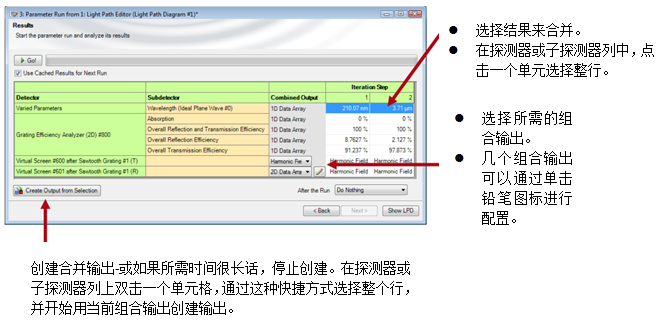

■ 每個子探測器的結果可以組合成一個數據數組，動畫，諧波場集或光線分布。
■ 可用的組合輸出取決于原始文件的類型和維數。
8. 并行化和數據量
■ 參數運行模擬的實現是非常好的并行化計算。因此，其代表了一種非常高效的方法以快速的模擬光學系統中許多不同的設置。
■ 但是如果在一個模擬已經非常內存消耗了，那么并行執行是不可能的。如果VirtualLab需要在硬盤上而不是在RAM中掃描如此大的數據量，那么并行化計算并不可能或者整個計算速度會被降低。
■ 那么對于模擬參數運行，應該關閉并行化。
9. 總結
■ 如果一個光學系統要在不同參數或參數組合下進行多次模擬，參數運行文檔則是一個強大的工具。
■ VirtualLab提供各種結果的顯示選項，包括動畫。
■ 參數運行可用于模擬公差。
|
