示例.0080(1.0)
關鍵詞：光線追跡，鏡頭，優化，曲率半徑，設計
1.描述
▷ 在該示例中，我們介紹了如何利用VirtualLab軟件中的光線追跡引進行參數優化。
▷ 在此示例中，對一個球面透鏡進行優化，使其在透鏡后指定的距離上生成聚焦光斑。
▷ 球面鏡的光學界面的曲率半徑被設計為自由變量。

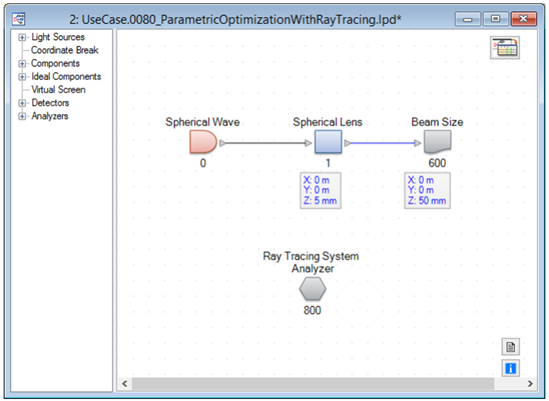

2.系統光路圖及系統配置
文件名：UseCase.0080_ParametricOptimizationWithRayTracing.lpd
▷ 該光學系統由球面波照射一個球面透鏡組成。
▷ 通過設計，使透鏡的焦點位于透鏡后50mm的位置。
▷ 在目標平面處，利用光束尺寸探測器計算光斑的大小。
▷ 光束尺寸探測器提供了幾個選項，包括利用光線追跡引擎評估光斑的大小。
▷ 用戶可以選擇測量方法（RMS或峰值）進行計算，也可以附加參數。

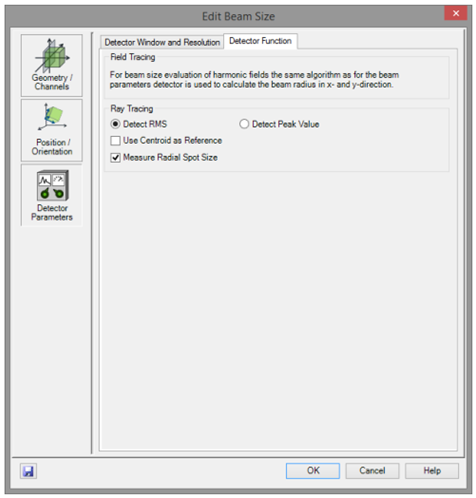

光束尺寸探測器參數窗口
3.初始系統的光線追跡結果（3D）
選擇光線追跡系統分析器，點擊Go！

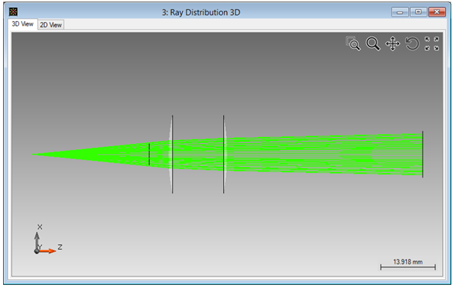

初始系統光線追跡結果

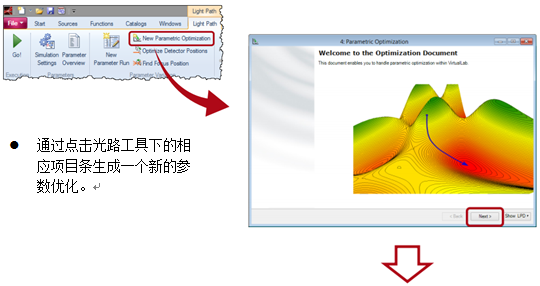

4.參數優化的生成

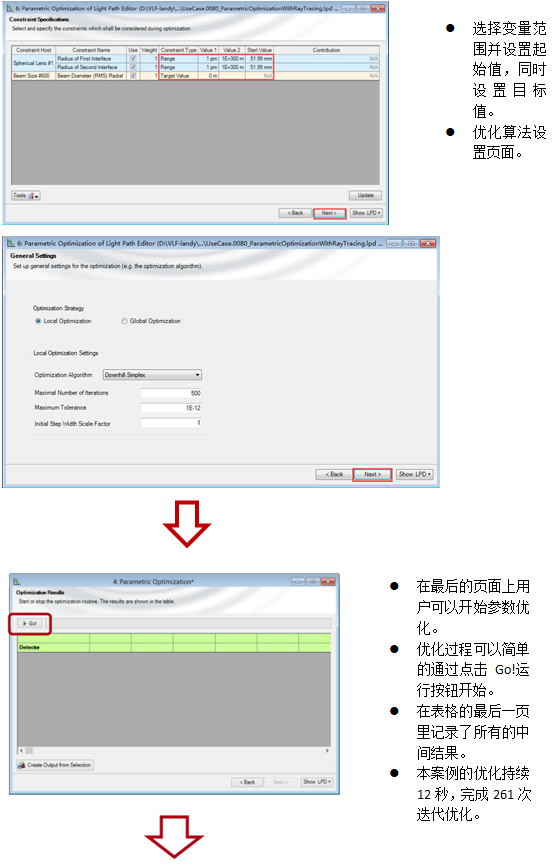

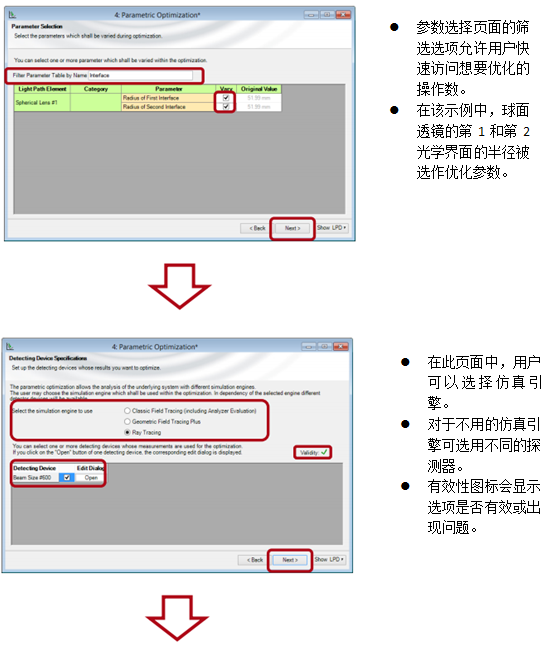

5.設置參數優化
6.參數優化結果
優化結果頁面，選擇“顯示優化后的光路圖”（”Show Optimized LPD”）可以獲得優化后的光路圖

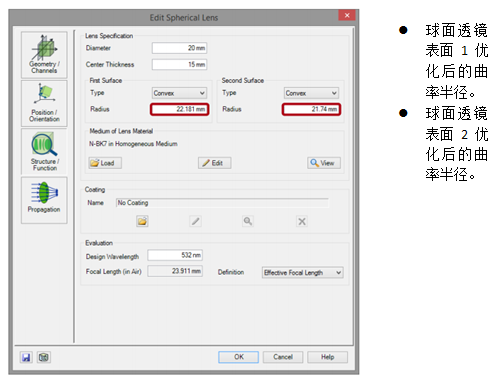

7.優化后系統的透鏡參數

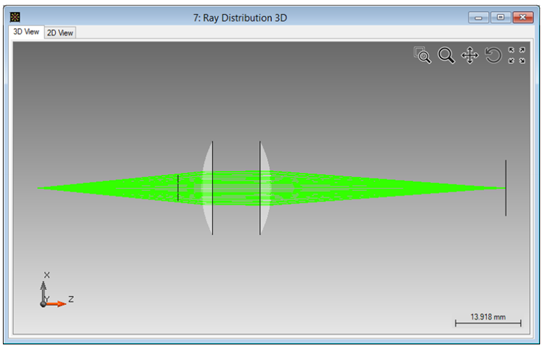

8.優化后系統的光線追跡結果（3D）
通過使用光線追跡系統器（Ray Tracing System Analyzer）獲得光線追跡三維結果
9.總結
▷ VirtualLab Fusion可以用來完成光學系統的光線追跡仿真。
▷ VirtualLab提供了三維光線追跡和二維光線追跡（點列圖生成及自定義評價函數）。
▷ 在VirtualLab的參數優化過程中所有的引擎模塊都可用。
▷ 通過一個參數的優化可以利用光線追跡完成對光學系統的優化。
▷ 可以使用不同的優化算法。
|
