時間:2015-11-18 21:16來源:未知作者: infotek點擊:次打印
示例.0078(1.0)

關鍵詞:電磁場,麥克斯韋解算器,電場分量,磁場分量

1. 示例描述

▷ 該示例中說明了幾何場追跡+引擎的使用方法,并展示了如何獲取傳播場在探測器上的電磁場信息。

▷ VirtualLab軟件總是處理Ex和Ey分量之內的信息以用于傳輸。其他場分量根據需要進行計算。

▷ 此示例中,將會討論場分量 Ex ,Ey ,Ez 和Hx ,Hy ,Hz。

▷ 示例系統的結果將會被顯示為線偏振態以及為橢圓偏振態。

2. 系統

文件名:UseCase.0078_FieldComponents_by_GeometricFieldTracing_Plus.lpd

3. 利用幾何場追跡+引擎的仿真

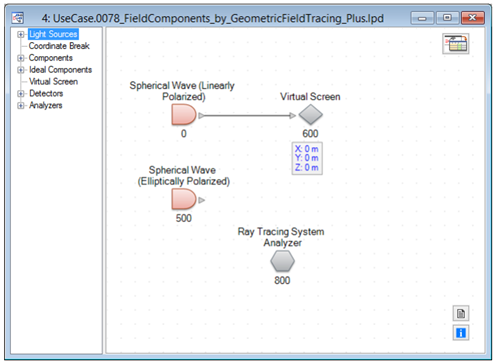

▷ 系統包含了一個球面波和一個虛擬屏。

▷ 在光源之后光場直接顯示。

▷ 在光源管理中,VirtualLab軟件可以指定光源的任意全局偏振態。

▷ 在第一個測試中,我們使用0°來定義一個線偏振光。

▷ 因此,Ey 分量為0。

▷ 通過點擊GO按鈕執行仿真。

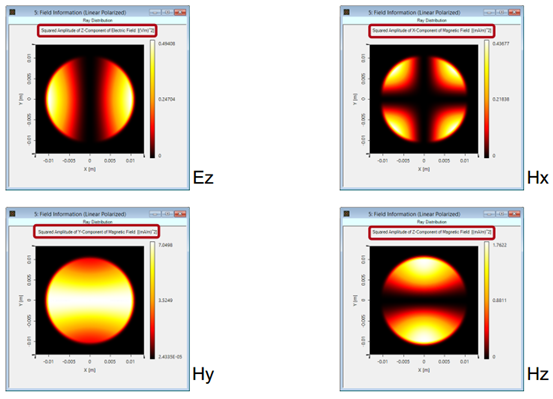

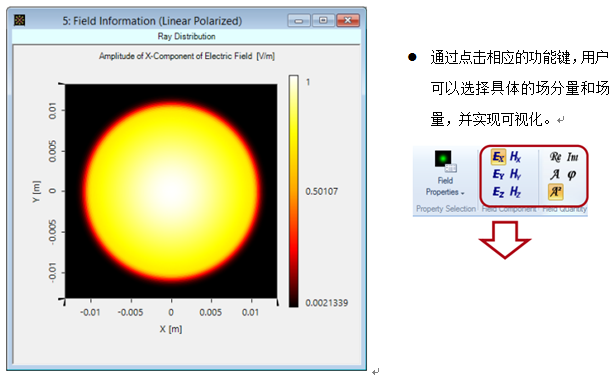

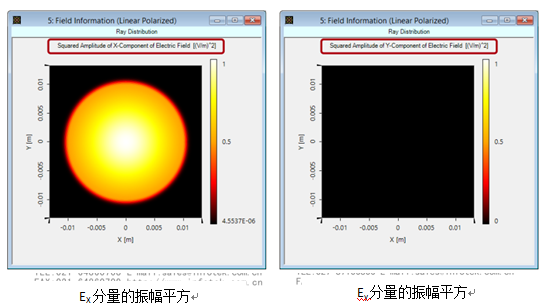

4. 仿真結果(線性偏振)

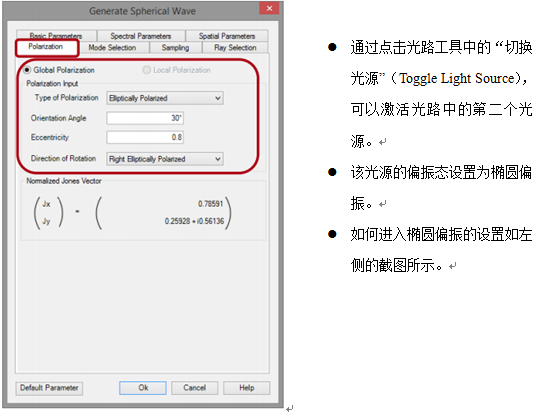

5. 使用橢圓偏振

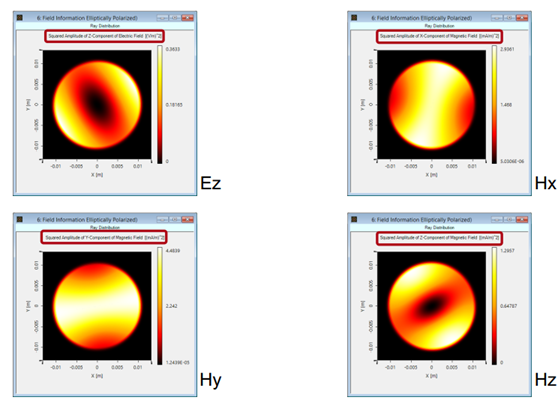

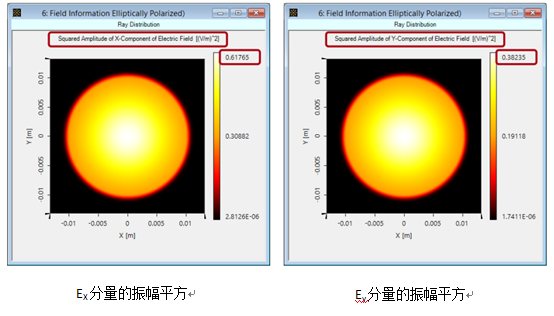

6. 模擬結果(橢圓偏振)


7. 總結

▷ 幾何場追跡+引擎可用于計算通過光學系統傳播的電場信息。

▷ 仿真速度與光線追跡的速度一樣快。

▷ 在幾何近似下運用幾何場追跡+引擎可以求解麥克斯韋方程組,并求解電磁場信息。

▷ 應用幾何場追跡引擎,VirtualLab總是輸出六個場分量。
