微透鏡陣列

時間:2015-10-23 13:24來源:訊技光電作者: 技術部點擊:次打印

演示大孔徑折射微透鏡陣列的仿真。通過周期化選項方便快捷的生成微透鏡陣列。

關鍵字：微透鏡陣列，均勻化系統，周期化

要求工具箱：基本工具箱

相關片段：Snippet_011_Micro_Lens_Array

由LightTrans公司的 Torsten Schöning, Hagen Schweitzer and Hartwig Crailsheim完成

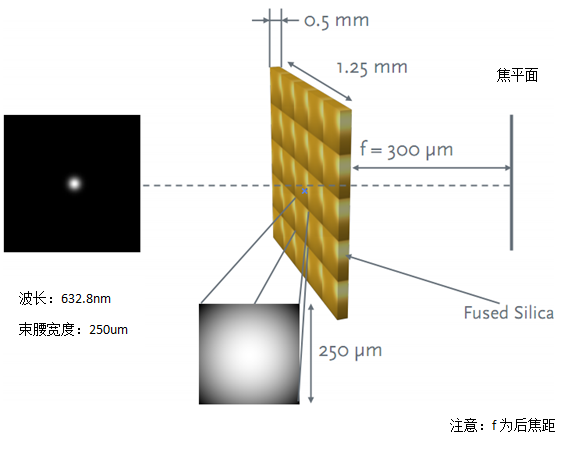

建模任務

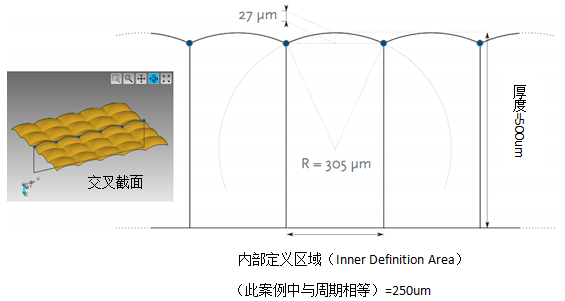

球面透鏡：

曲率半徑R：305um

圓錐常數：0

周期性選項中的光學界面的簡介

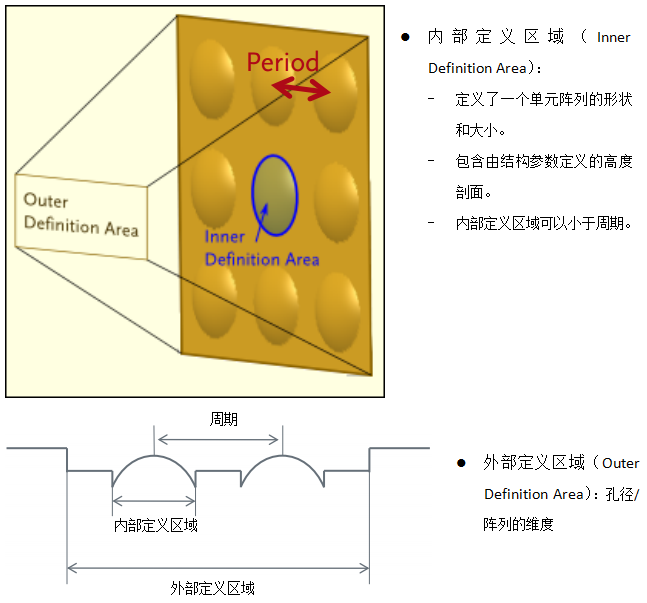

定義1：區域

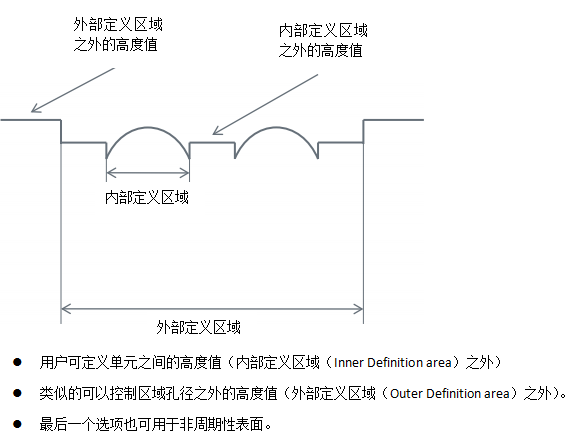

定義2：高度

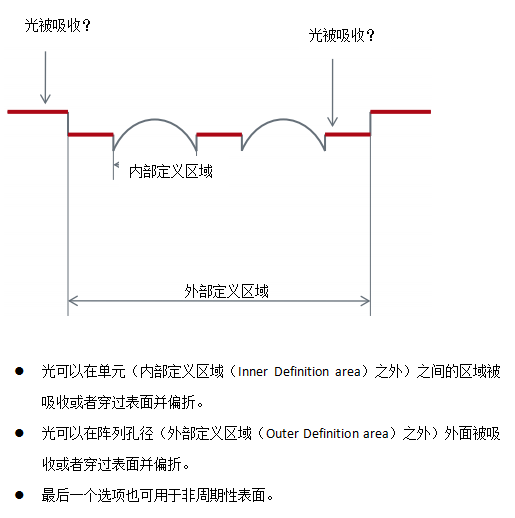

定義3：吸收

定義4：參照

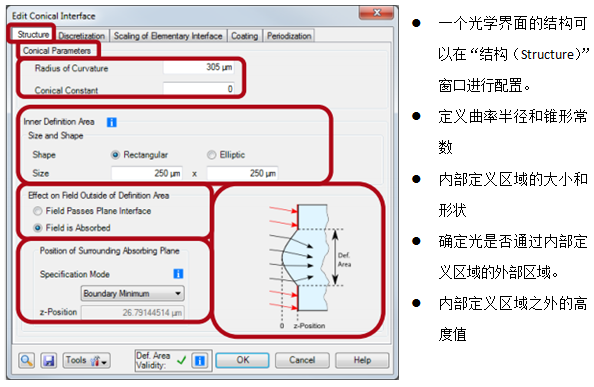

配置1：單元結構

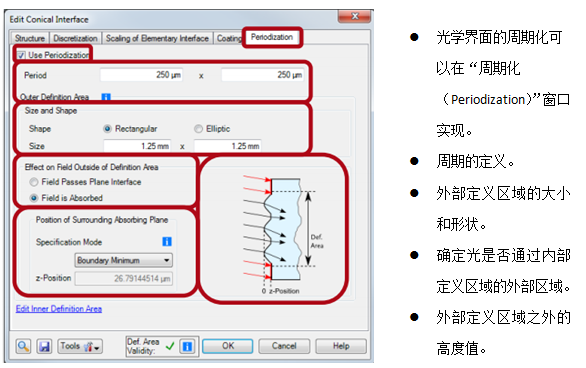

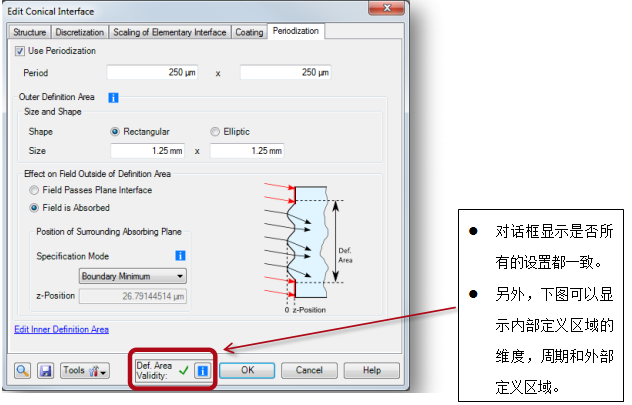

配置2：周期化

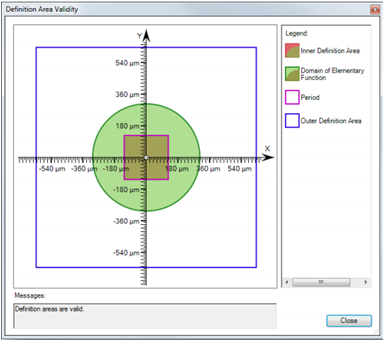

參數的有效性1

參數的有效性2

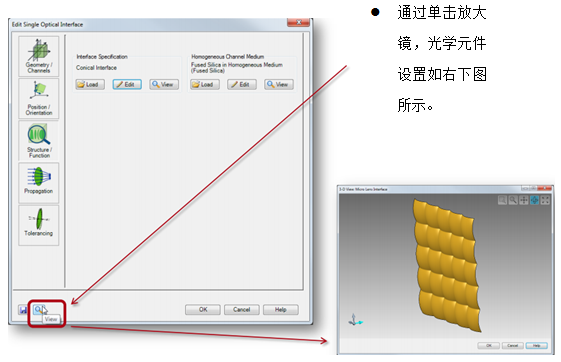

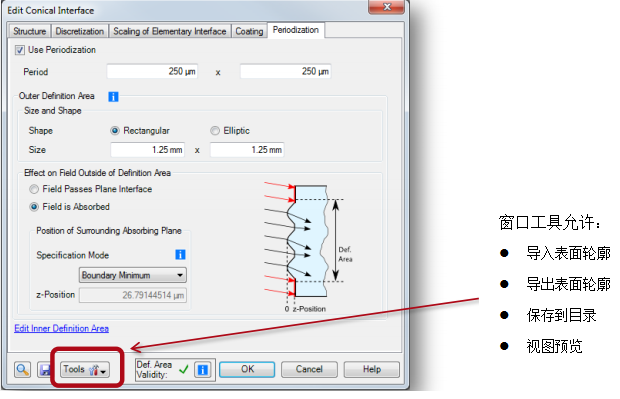

光學界面工具

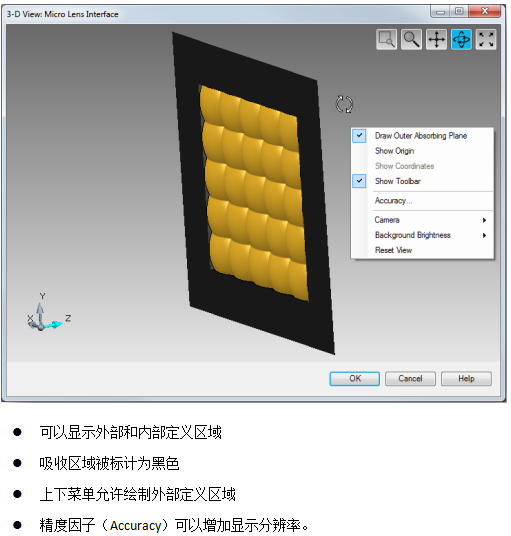

三維視圖

三維視圖：選項

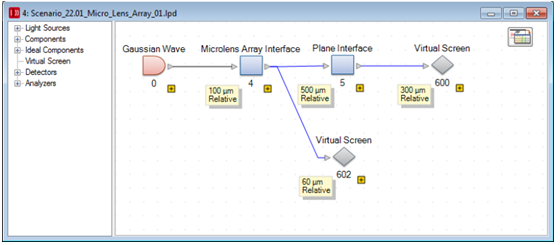

光路圖

結果

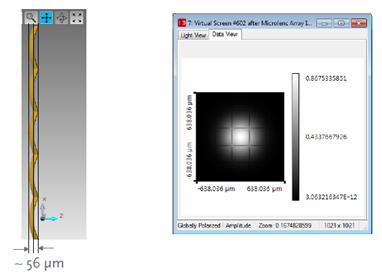

仿真結果1

微透鏡陣列表面后4um處(即微透鏡頂點后60um處)但仍在硅介質中的光場分布，此處陰影由折射產生。

仿真結果2

焦平面上的光場，右側為放大后的中心視圖。

結論

1.VirtualLab允許模擬各種透鏡陣列系統。

2.可以模擬近軸和非近軸透鏡陣列并可包括像差和矢量效應。
