1.現代光學建模仿真的現狀
現代光學系統中可能包含有各種類型的光學元件，如折射透鏡、衍射透鏡、折衍混合透鏡以及漸變折射率透鏡和各種衍射光學元件，如擴束器、整形器、分束器、相位板、光柵以及自由曲面等，同時還需要使用到各種不同的光源，如相干和部分相干光源，連續和脈沖光源以及具有各種偏振特性的光源。而一個高效和完善的光學建模工具，需要將不同類型的光學元件以及光源有效的放在同一個軟件平臺上進行模擬仿真，并獲得高精度的物理結果，如光學系統的衍射、干涉、部分相干、像差以及偏振和矢量效應等，如圖1所示。

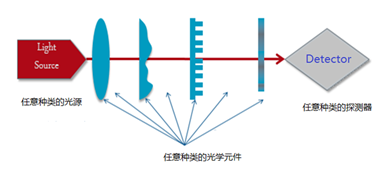

圖1.現代光學建模的要求
2.場追跡光學建模平臺——VirtualLab™
為了解決目前光學軟件在模擬仿真中的局限性，德國LightTrans公司開發了場追跡的概念來完成對不同類型的光學元件和光源的統一化建模，場追跡方法統一了從幾何光學到電磁場方法的建模技術，如應用于光場在自由空間傳輸?shù)钠矫娌ㄗV法（SPW）、菲涅爾積分、遠場積分、幾何場追跡等，應用于光場在元件表面?zhèn)鬏數膬A斜算子、幾何場追跡、薄元逼近（TEA）、分步光束傳輸方法（BPM）、傅里葉模態法（FMM）、有限元法（FEM）、積分法等，從而保證了對光學系統的各個部分進行精確的建模，從而獲得高精度的物理結果。
應用場追跡概念來進行統一化光學建模與仿真的VirtualLabTM軟件包，其包含有五個工具箱，分別為基本工具箱（Starter Toolbox）、衍射光學工具箱（Diffractive Optical Toolbox）、光柵工具箱（Grating Toolbox）以及激光諧振腔工具箱（Laser Resonator Toolbox）和照明工具箱（Lighting Toolbox），如圖2所示。各個工具箱不僅可以應用于特定的應用領域，同時五個工具箱又可協同工作，以實現功能的最大化。

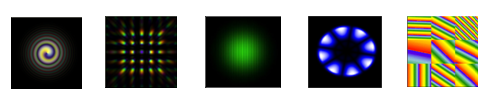

圖2.由左至右：基本工具箱，衍射光學工具箱，光柵工具箱，激光諧振腔工具箱以及照明工具箱
3.主要功能及應用領域
VirtualLabTM的基本工具箱可以模擬各種光學系統的衍射、干涉、偏振和矢量等效應；使用衍射光學工具箱可以設計和優化各種衍射光學元件；使用光柵工具箱可以對各種類型的光柵進行嚴格的分析；使用激光諧振腔工具箱可以進行激光諧振腔的本征模和高階模的計算和分析；使用照明工具箱可以設計緊湊的光學系統以對LED光源進行光束整形和均勻化。
1).基本工具箱——各類光學系統模擬仿真的集成
基于統一化場追跡建模方法，基本工具箱既可以模擬激光光學系統，微光學系統，衍射光學和干涉光學，又可以模擬成像和照明系統并對超短脈沖，時間和空間部分相干光以及全息復原等等進行建模，如圖3所示，全息復原模擬。同時，基本工具箱提供的用戶自定義功能最大限度的拓展了光學建模的靈活性和便利性，如圖4所示，使用可編程函數來模擬空間光調制器。而對于其新的參數運行（New Parameter Run和新的參數優化（New Parametric Optimization）兩種優化方法。前者可以通過將光學系統中的參數（如光源波長，透鏡表面曲率以及元件之間的間距等）作為變量，從而對整個光學系統進行優化從而獲得期望的結果；后者可以通過確定期望結果以及光學系統的變量從而對整個光學系統進行優化從而獲得期望的結果，如圖5所示，使用新的參數優化找出柱透鏡的最佳聚焦長度從而校正半導體激光器光束的像散現象。
圖3.全息圖復原
圖4.空間光調制器模擬
圖5 左邊為全發散角分別為13°和53°的半導體激光的像散波前，右邊為使用新的參數優化后，半導體激光經過優化后的柱透鏡所獲得的波前（像散幾乎被完全校正了） |
