用于圓形高帽整形的折射光束整形元件的參數優化

案例307.01：用于圓形高帽整形的折射光束整形元件的參數優化

這個案例說明了通過折射光束整形編輯器設置一個光束整形系統。所得到的系統可以通過VirtualLabTM的參數優化來提升整個系統的性能。

關鍵詞：參數優化，透鏡系統，光束整形，高帽，折射光束整形元件

所需工具箱：基本工具箱

相關應用：101.01，100.01，284.01

相關教程和技術說明：Tutorial101.01,TN.021

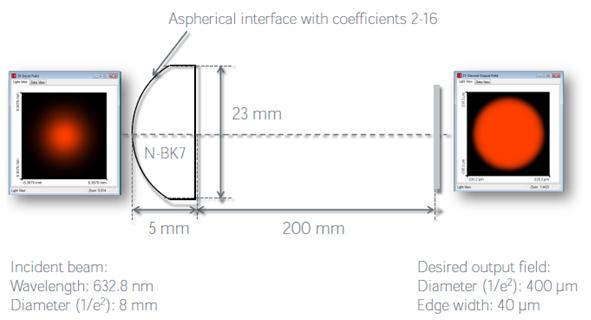

建模任務

系統建立會話編輯

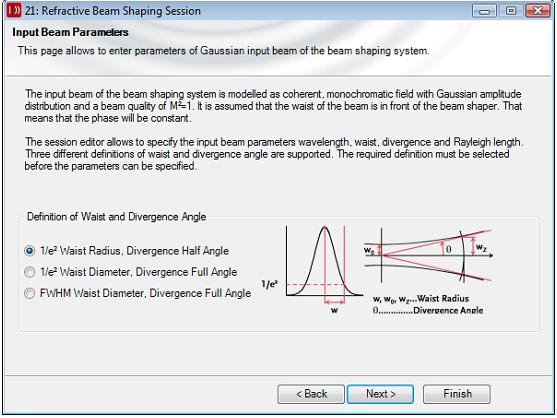

折射光束整形編輯器幫助建立一個標準的光束整形系統。需要定義入射光束參數、光學結構參數和輸出場參數。編輯器中所有參數被儲存在文件“Scenario_307.01_Refractive_Top_Hat_Beam_Shaper_1”中。

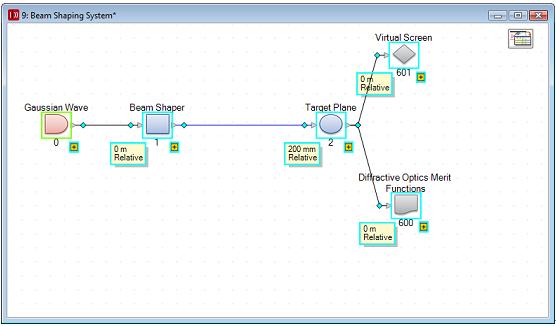

會話編輯器產生一個光學流程圖，其中包括一個高斯平面光源，一個光學界面序列元件用于光束整形器的建模，另外還有一個衍射光學優化函數探測器用于分析所產生的高帽質量。

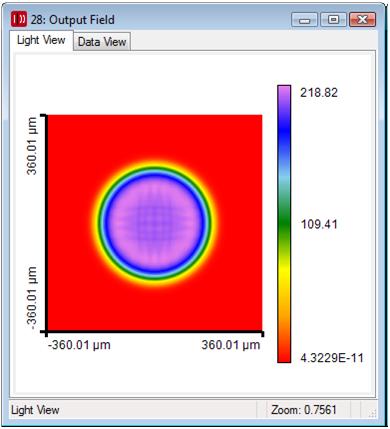

對話編輯器通過幾何光學分析方法計算整形器表面面形。優化函數：SNR：22dB；效率：90%。SNR比較低，因?yàn)楦呙钡倪吘墝挾缺容^小。




參數優化器可以提升高帽的SNR。特別的，它可以減小高帽的邊緣寬度，這是因?yàn)榛�于場追跡技術允許考慮衍射，干涉和像差。
